一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

使用黃銅礦(Chalcopyrite)構筑太陽能電池器件的效率目前達到23.35 %，但是難以進一步進行改善黃銅礦太陽能電池的效率。

有鑒于此，烏普薩拉大學Jan Keller等報道通過一系列太陽能電池改善策略，在 (Ag,Cu)(In,Ga)Se₂構筑的太陽能電池器件實現了23.64 %的效率。

本文要點

（1）

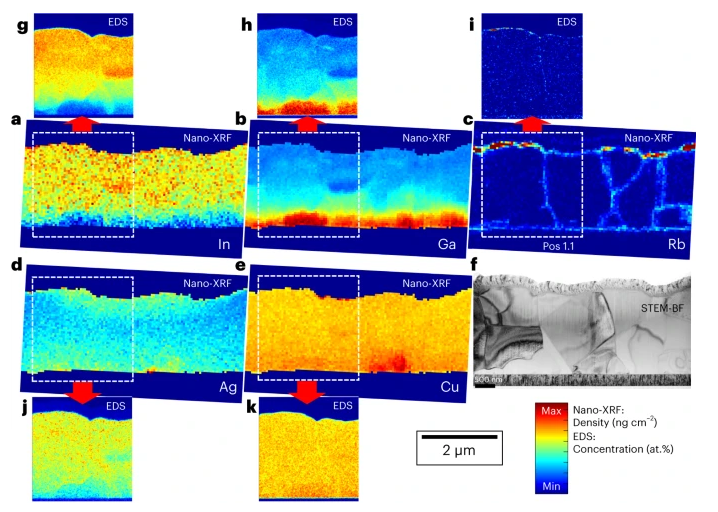

作者向光吸收層內引入一定量的Ag（[Ag]/([Ag]+[Cu])=0.19），并且曲棍球（hockey stick）形狀的Ga。其中靠近背部Mo電極的區域設計高濃度Ga，靠近CdS緩沖層的區域設計低濃度Ga。這種金屬單質策略能夠減少橫向和縱向的能帶波動，降低電壓的損失。而且通過這種策略能帶能夠接近1.15 eV的最優值。

（2）

通過RbF后沉積處理，形成可能組成為RbInSe₂的Rb-In-Se晶相，并且這種方法能夠鈍化光吸收層的表面。此外，作者討論了如何進一步改善太陽能電池效率實現25 %。

參考文獻

Keller, J., Kiselman, K., Donzel-Gargand, O. et al. High-concentration silver alloying and steep back-contact gallium grading enabling copper indium gallium selenide solar cell with 23.6% efficiency. Nat Energy (2024)

DOI: 10.1038/s41560-024-01472-3

https://www.nature.com/articles/s41560-024-01472-3
