改進(jìn)用于能量轉(zhuǎn)換和儲存裝置的材料與其表面的優(yōu)化密切相關(guān)，表面改性是提高現(xiàn)代能源技術(shù)的一個有前途的策略。
也納工業(yè)大學(xué)Markus Kubicek和Matth?us Siebenhofer等介紹了超薄氧化物層的表面改性允許對混合離子和電子導(dǎo)電氧化物的表面偶極和功函數(shù)進(jìn)行系統(tǒng)定制，并引入了表面陽離子的離子勢作為這些效應(yīng)的易于使用的描述符。
本文要點：
（1）

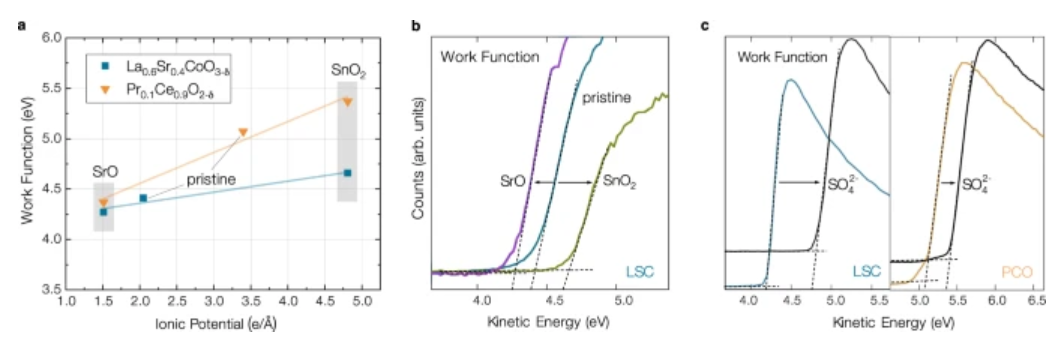

X射線光電子能譜（XPS）和密度泛函理論（DFT）的結(jié)合表明，離子電勢低于主體材料的堿性氧化物會誘導(dǎo)正表面電荷并降低主體材料的功函數(shù)，反之亦然。作為這種策略廣泛適用于定制表面特性的概念證明，我們在脈沖激光沉積（i-PLD）過程中通過原位阻抗光譜研究了超薄裝飾層在非常清潔的條件下對原始混合導(dǎo)電氧化物薄膜的氧交換動力學(xué)的影響。
（2）
該研究表明，具有降低的表面功函數(shù)的基本裝飾導(dǎo)致不同材料表面的氧交換顯著加速。
參考文獻(xiàn):
Siebenhofer, M., Nenning, A., Rameshan, C. et al. Engineering surface dipoles on mixed conducting oxides with ultra-thin oxide decoration layers. Nat Commun 15, 1730 (2024).
DOI: 10.1038/s41467-024-45824-9
https://doi.org/10.1038/s41467-024-45824-9
