一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

增材制造技術為金屬處理領域打開創新的路線，但是增材制造得到產品的品質通常由于應力導致產生裂紋。

有鑒于此，華南理工大學韓昌駿、中南師范大學甘科夫、李瑞迪等通過調節堆疊層錯能量SFE（stacking fault energy）的方式增強增材制造合金材料的機械力學性能。

本文要點

（1）

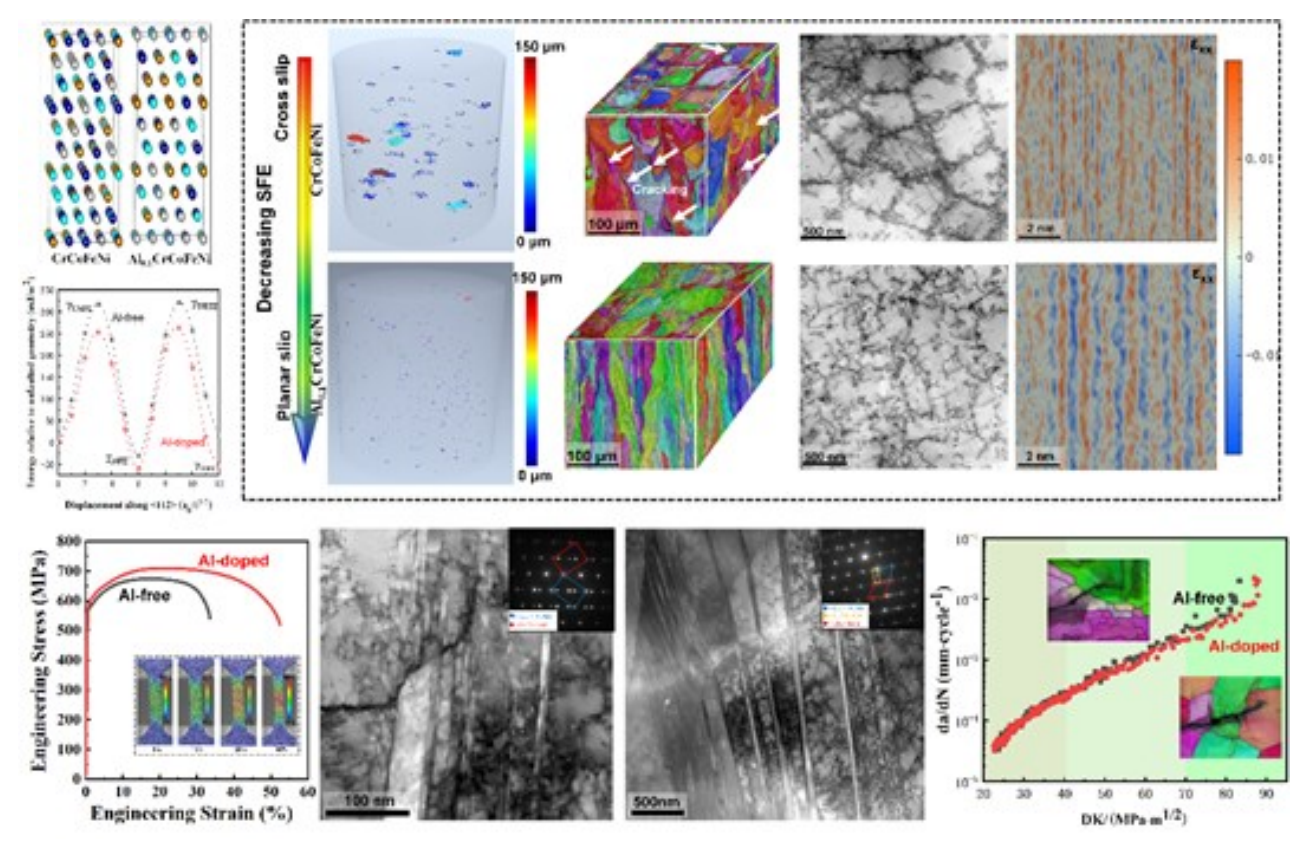

對FeCoCrNi高熵合金材料進行處理，發現引入少量Al（~2.4 at. %）能夠顯著降低激光粉末融合技術處理的過程中產生的裂紋以及激光粉末融合過程中由于熱應力產生的多級微觀結構。

（2）

與不含Al的高熵合金相比，Al摻雜的高尚合金Al_0.1CoCrFeNi沒有裂紋，而且延展性提高55 %，同時拉伸強度不會降低。而且，降低的堆疊層錯能量能夠增強避免裂紋的傳播，從而改善增材制造打印材料的耐久度。通過調控堆疊層錯，堆疊層錯能夠消耗熱處理循環過程產生的應力。這種策略為發展耐裂紋理合金材料并且同時具有優異強度和延展性的結構材料提供幫助。

參考文獻

Pengda Niu, Ruidi Li, Kefu Gan, Zhiqi Fan, Tiechui Yuan, Changjun Han, Manipulating Stacking Fault Energy to Achieve Crack Inhibition and Superior Strength-Ductility Synergy in an Additively Manufactured High-Entropy Alloy, Adv. Mater. 2024

DOI: 10.1002/adma.202310160

https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202310160
