一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

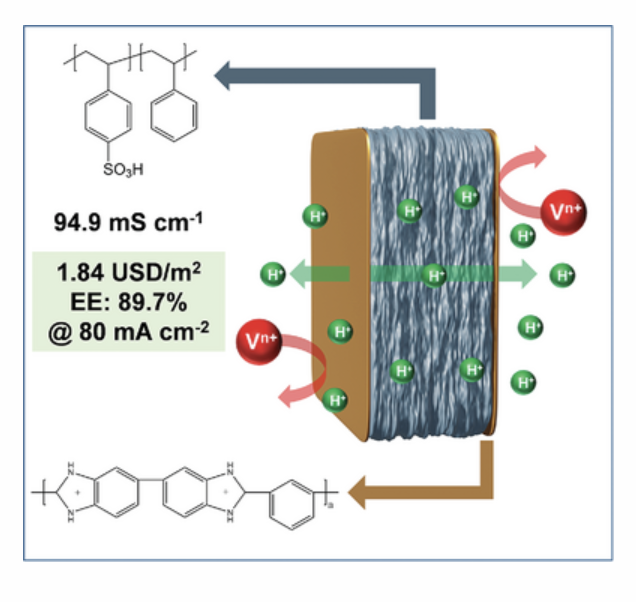

聚苯并咪唑由于其低釩滲透性而被廣泛用作釩氧化還原液流電池（VRFB）的隔膜。近日，韓國科學技術(shù)研究院Dirk Henkensmeier通過在25μm厚的高導電性磺化聚苯乙烯層（S）上涂覆1μm的薄選擇性PBI層（P）來阻止釩的交叉。

本文要點：

1) 為了減少潛在缺陷的數(shù)量，作者堆疊了兩個雙層膜。52μm厚的兩層膜（PS–SP，PBI面向電極）在含VO²⁺的電解質(zhì)中具有144.8 mΩ cm²的面電阻和6.85×10^?14 m² s^?1的滲透率，均低于Nafion 212的值。

2) 在100 mA cm^?2的條件下，作者在超過3500次充電循環(huán)（1660 h）的VRFB電池測試后發(fā)現(xiàn)，能量效率高達88.5%。此外，PSSP（1-25-25-1）膜的材料成本為1.84 USD m^-2，這有望以低成本獲得高性能。

參考文獻：

Muhammad Mara Ikhsan et.al Sulfonated Polystyrene/Polybenzimidazole Bilayer Membranes for Vanadium Redox Flow Batteries Adv. Energy Mater. 2024

DOI: 10.1002/aenm.202400139

https://doi.org/10.1002/aenm.202400139
