一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

長期以來，強度-延展性的權衡一直是傳統金屬結構材料中的一個棘手問題，在多主元素合金中也不例外。在超高屈服強度下，塑性不穩定性（頸縮）過早發生，導致延展性幾乎完全消失。近日，中國科學院Wu Xiaolei利用過早頸縮來進行VCoNi多主元素合金的加工硬化。

本文要點：

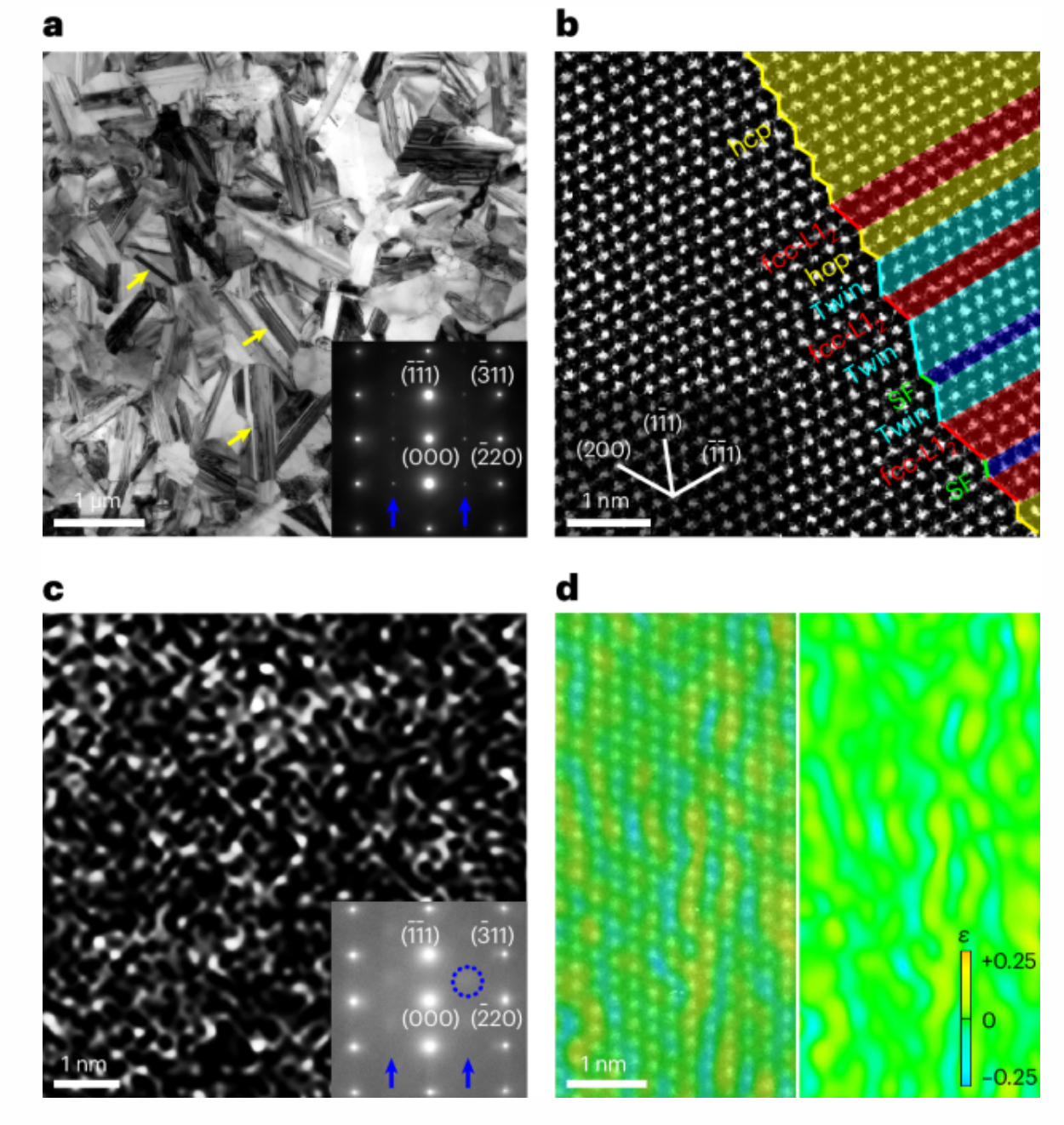

1) 作為初始拉伸響應的Lüders帶在帶前沿引起持續的局部頸縮，從而產生三軸應力和應變梯度，導致位錯快速擴散。此外，位錯與局部化學有序區域的相互作用導致額外的加工硬化。雙重加工硬化相結合，可反向抑制和穩定過早頸縮，并促進均勻變形。

2) 因此，作者實現了強度和延展性的協同作用，其中延展性約為20%，室溫和低溫變形過程中的屈服強度為2 GPa?。該發現為協同加工硬化提供了一種不穩定性調控策略，以克服超高屈服強度下的強度-延性悖論。

參考文獻：

Bowen Xu et.al Harnessing instability for work hardening in multi-principal element alloys Nature Materials 2024

DOI: 10.1038/s41563-024-01871-7

https://doi.org/10.1038/s41563-024-01871-7
