二維 (2D) 合金有望成為 2D 晶體管的重要組件,因為它們的特性允許通過改變其成分進行連續調節。然而,以往的研究主要局限于金屬/半導體材料作為接觸/溝道材料,而很少涉及絕緣電介質。

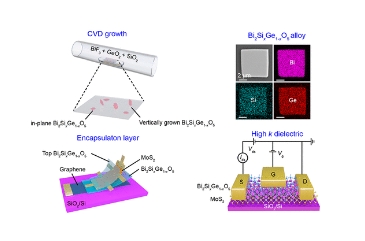

近日,南開大學Jinxiong Wu使用一種簡便的一步化學氣相沉積(CVD)方法來合成超薄 Bi2SixGe1?xO5 介電合金,只需改變 GeO2/SiO2 前驅體的相對比例,其成分就實現可調。此外,它們的介電性能具有高度的成分可調性,在 CVD 生長的2D絕緣體中顯示出 >40 的創紀錄高介電常數。
文章要點
1)垂直生長的Bi2GeO5和Bi2SixGe1?xO5實現了無聚合物轉移和隨后清潔的范德華集成,作為高κ封裝層,以增強2D半導體的遷移率。
2)此外,使用Bi2SixGe1?xO5合金作為柵介質的MoS2晶體管具有較大的Ion/Ioff (>108)、理想的亞閾值擺幅(~61 mV/decade)和較小的柵滯后(~5 mV)。
研究工作不僅提供了極少數關于絕緣介電合金的受控 CVD 生長的例子,而且還擴展了 2D 單晶高 K 介電材料的家族。
參考文獻

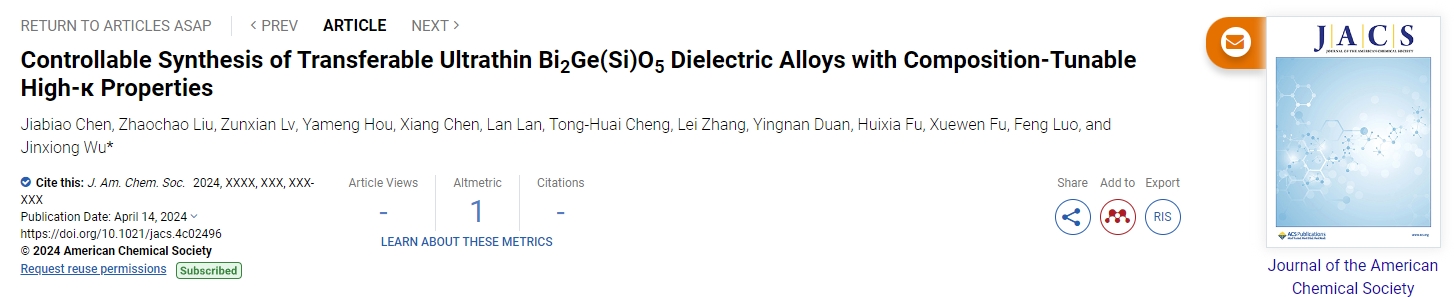

Jiabiao Chen, et al, Controllable Synthesis of Transferable Ultrathin Bi2Ge(Si)O5 Dielectric Alloys with Composition-Tunable High?κ Properties, J. Am. Chem. Soc., 2024
DOI: 10.1021/jacs.4c02496
https://doi.org/10.1021/jacs.4c02496
