聚合物半導體的納米分辨摻雜可以克服尺寸限制，以創建高度集成的柔性電子產品，但由于摻雜劑的各向同性擴散，仍然是一個基本挑戰。
近日，中科院化學所Chong-an Di，國科大Fengjiao Zhang報道了一種實現聚合物半導體納米級離子注入式電化學摻雜的通用方法。
文章要點

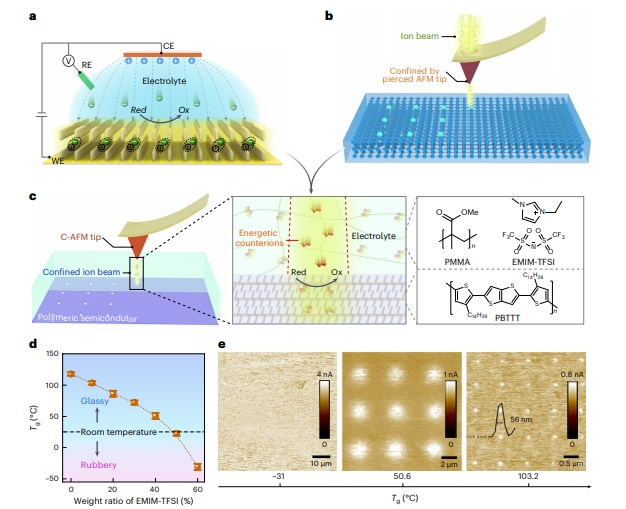

1）這種方法涉及將反離子電遷移限制在由室溫離子液體和高玻璃化轉變溫度絕緣聚合物組成的玻璃狀電解質內。通過精確調節電解質玻璃化轉變溫度（Tg）和工作溫度（T），研究人員構建了高度局部化的電場分布，并實現了幾乎垂直于納米尖端電極的各向異性離子遷移。
2）受限摻雜可產生 56 nm 的出色分辨率，橫向延伸摻雜長度低至 9.3 nm。研究人員揭示了摻雜分辨率對溫差 (Tg?T) 的普遍指數依賴性，可用于描述幾乎無限的聚合物半導體的摻雜分辨率。
3）此外，研究人員還展示了其在一系列聚合物電子器件中的應用，包括性能增強 200% 的有機晶體管和無縫結寬度 <100nm 的橫向 p-n 二極管。結合納米級摻雜可擴展性的進一步論證，這一概念有望為基于聚合物的納米電子學開辟新的機遇。
參考文獻

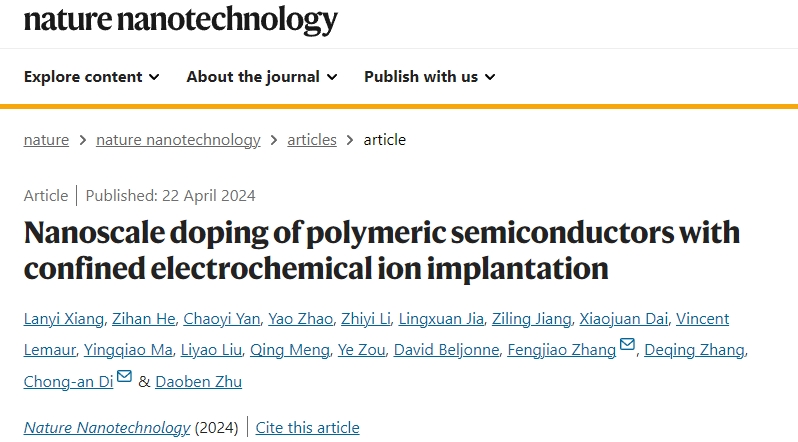

Xiang, L., He, Z., Yan, C. et al. Nanoscale doping of polymeric semiconductors with confined electrochemical ion implantation. Nat. Nanotechnol. (2024).
DOI：10.1038/s41565-024-01653-x
https://doi.org/10.1038/s41565-024-01653-x
