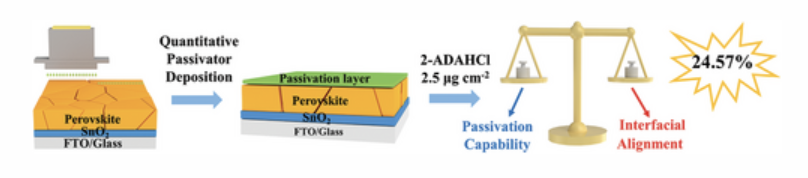

在鈣鈦礦頂部沉積鈍化層是提高鈣鈦礦太陽能電池（PSC）效率和長期穩(wěn)定性的有效方法。旋涂法是最典型和最流行的方法，然而其浪費了大量的鈍化劑材料，因此無法獲得鈍化劑用量與器件性能之間的定量關系。華僑大學魏展畫、楊金鑫通過按需噴墨打印開發(fā)了一種定量沉積方法，以研究2-金剛乙胺鹽酸鹽（2-ADAHCl）沉積表面密度對器件性能的影響。
本文要點：
1) 1.1μg cm?2的低沉積表面密度無法達到其最佳鈍化性能，而10.1μg cm?2的過量沉積表面密度將導致鈣鈦礦/空穴傳輸層（HTL）界面的能級失配和大的串聯電阻，從而導致較差的器件性能。
2) 在2.5μg cm?2的最佳沉積表面密度下，鈣鈦礦表面缺陷得到極大抑制，鈣鈦礦和HTL之間的界面接觸得到改善。最后，在提高操作和環(huán)境穩(wěn)定性的情況下，作者實現了24.57%的高效PSC。
Li Tan et.al Quantitative Surface Passivation Through Drop-on-Demand Inkjet Printing Enables Highly Efficient Perovskite Solar Cells Adv. Energy Mater. 2024
DOI: 10.1002/aenm.202400549
https://doi.org/10.1002/aenm.202400549
