一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

Mott-Schottky異質結和plasmon激發作為兩種高效并且緊密聯系的機制用于緩解OER反應的能量損失，但是人們對于這種方法的相關研究非常罕見。

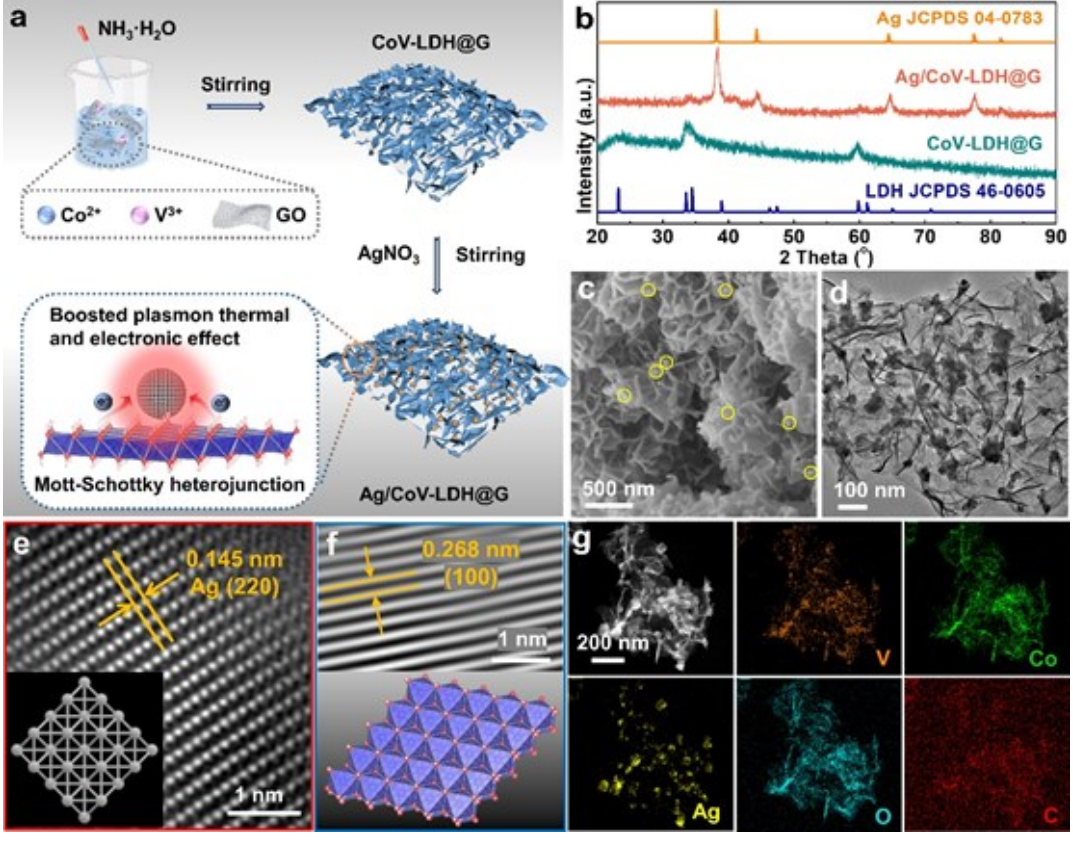

有鑒于此，南京師范大學劉影等報道通過Ag納米粒子調控電子結構，并且Ag納米粒子產生plasmon激發，構筑了Mott-Schottky異質結結構Ag/CoV-LDH@G納米復合材料，具有顯著的plasmon效應，顯著增強電催化分解水的性能。

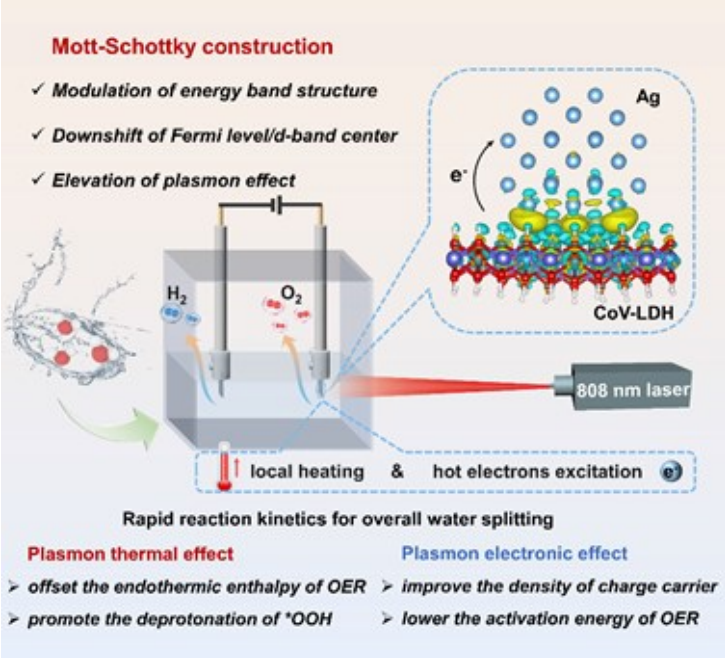

主要內容

（1）

通過結合理論計算和實驗，發現Mott-Schottky異質結能夠調節CoV-LDH的Fermi能級/能帶結構，并且降低d能帶中心的位置（從-0.89降低至-0.93），并且OER反應的能壘從6.78 eV降低至1.31 eV。

（2）

電催化劑表現plasmon熱/電效應，其中的熱效應緩解了OER電催化反應的熵變，促進*OOH中間體的脫質子，加快電子轉移反應動力學。通過電子效應能夠增加載流子濃度（從0.70×10²⁰增加至1.64×10²⁰ cm^-3），降低OER反應活化能（從30.3 kJ mol^-1降低至17.7 kJ mol^-1）。

通過這些優勢，Ag/CoV-LDH@G電催化劑表現優異的電催化性能，10 mA cm^-2和100 mA cm^-2電流密度進行OER反應的過電勢分別為178 mV和263 mV。在可見光照射條件下進行分解水反應，達到10 mA cm^-2電流密度的電池電壓僅為1.42 V。

參考文獻

Xuyun Lu, Zhangyu Ma, Yanan Chang, Shasha Wang, Xiaoxuan Li, Dongdong Xu, Jianchun Bao, Ying Liu, Mott‐Schottky Construction Boosted Plasmon Thermal and Electronic Effects on the Ag/CoV‐LDH Nanohybrids for Highly‐efficient Water Oxidation, Adv. Mater. 2024

DOI: 10.1002/adma.202313057

https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202313057
