鈣鈦礦硅疊層太陽(yáng)能電池有望在未來(lái)實(shí)現(xiàn)低成本光伏應(yīng)用，然而，這些器件的填充因子和開(kāi)路電壓受到晶界和電荷傳輸層界面處高密度缺陷的限制。為了解決這個(gè)問(wèn)題，弗賴堡大學(xué)Oussama Er-raji設(shè)計(jì)了一種同時(shí)增強(qiáng)鈣鈦礦結(jié)晶和鈍化鈣鈦礦/C60界面的策略。
本文要點(diǎn)：

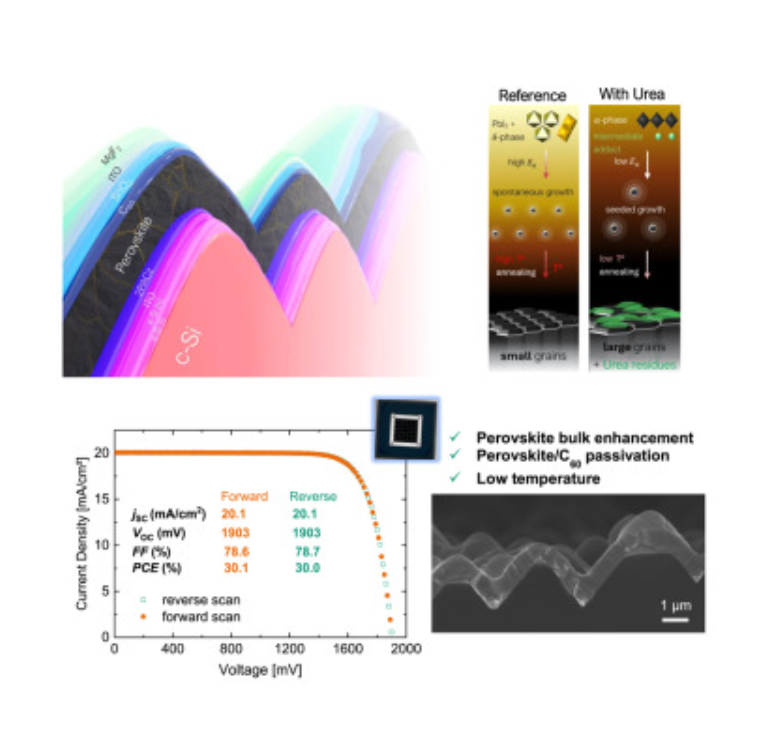

1) 通過(guò)在混合蒸發(fā)/旋涂鈣鈦礦沉積方法的溶液步驟中加入尿素（CO（NH2）2）作為添加劑，加速了結(jié)晶動(dòng)力學(xué)，導(dǎo)致在室溫下形成所需的光活性相。在低退火溫度（100°C）下形成了具有大晶粒尺寸（>1μm）和改進(jìn)光電質(zhì)量的鈣鈦礦薄膜。
2) 此外，殘余的尿素分子在鈣鈦礦表面被排出，這會(huì)局部置換C60層，從而減少界面非輻射復(fù)合損失。通過(guò)這種策略，得到的疊層太陽(yáng)能電池實(shí)現(xiàn)了30.0%的功率轉(zhuǎn)換效率。
Oussama Er-raji et.al Tailoring perovskite crystallization and interfacial passivation in efficient, fully textured perovskite silicon tandem solar cells Joule 2024
DOI: 10.1016/j.joule.2024.06.018
https://doi.org/10.1016/j.joule.2024.06.018
