量子點能夠通過高通量的制備的半導(dǎo)體材料,在許多光電領(lǐng)域都有應(yīng)用,但是量子點太陽能電池制備的過程需要著耗時費力的層層工藝,這對于制備打印光電器件來說是個需要克服的難題。

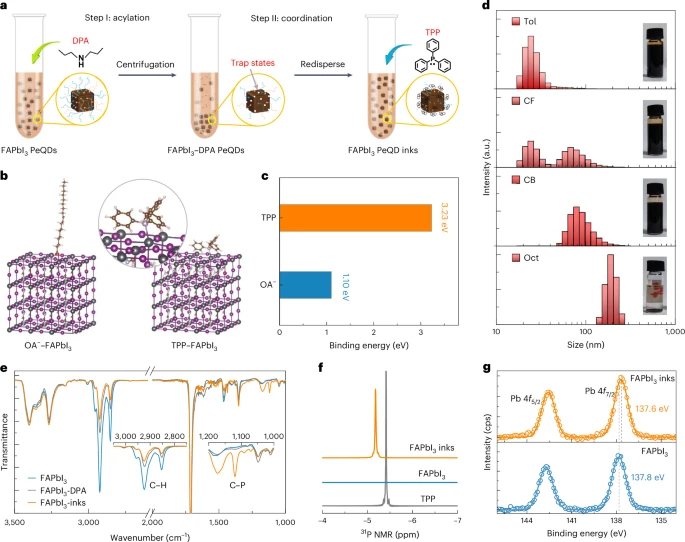

有鑒于此,蘇州大學(xué)袁建宇教授、馬萬里教授等報道發(fā)展了酰基配位策略,這種方法通過有機胺去除配體和使用Lewis鍵配位修復(fù)表面的過程,合成了導(dǎo)電FAPbI3(A=甲脒, formamidinium )鈣鈦礦量子點墨水,隨后能夠一步處理得到鈣鈦礦量子點膠體的沉積薄膜,這種可打印的鈣鈦礦量子點膠體不必進行固態(tài)配體交換處理。
本文要點
(1)
使用膠體鈣鈦礦量子點墨水打印的鈣鈦礦量子點薄膜具有均勻的形貌,而且結(jié)構(gòu)有序,能量分布均勻。
(2)
FAPbI3膠體鈣鈦礦量子點太陽能電池的效率最高達到16.61 %(認證效率16.20 %),性能比其他膠體量子點墨水得到的鈣鈦礦電池或者其他層層處理得到的鈣鈦礦電池性能更好。這種導(dǎo)電鈣鈦礦量子點墨水可以兼容大面積(9×9 cm2)的電池器件,可以使用刮刀法快速制備(50 mm s-1)。
參考文獻
Zhang, X., Huang, H., Zhao, C. et al. Conductive colloidal perovskite quantum dot inks towards fast printing of solar cells. Nat Energy (2024).
DOI: 10.1038/s41560-024-01608-5
https://www.nature.com/articles/s41560-024-01608-5
