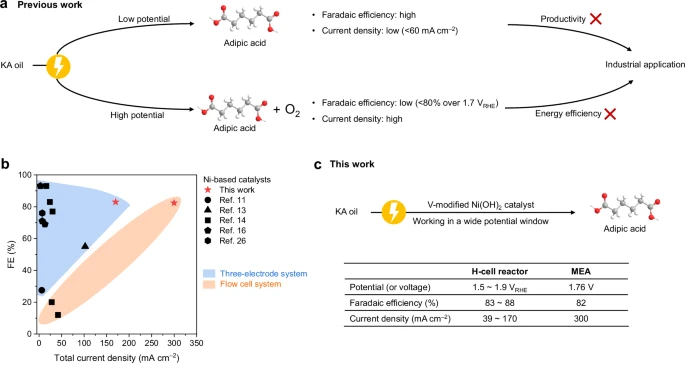

通過KA oil（環己酮和環己醇的混合物）原料電化學合成己二酸（adipic acid）能夠替代傳統反應條件苛刻的反應路線，但是如何將這種反應實現工業化受到電流密度低以及競爭性OER反應的局限。
有鑒于此，清華大學段昊泓副教授、四川大學李敬博士等報道使用V修飾到Ni的層狀氫氧化物載體上，實現了在比較寬的電化學窗口（1.5-1.9 V）維持高法拉第效率（>80 %）和電流密度用于制備己二酸。
本文要點
（1）
實驗和理論計算結果說明V修飾的雙重作用，包括促進催化劑的重構，增強環己酮的吸附。作者搭建了膜組電解槽驗證電催化反應，結果在工業級電流密度（300 mA cm-2）實現了較高的法拉第效率（82 %）和較高的產率（1536 μmol cm-2 h-1），而且穩定電催化的時間達到>50 h。
（2）
這項研究發展了一種性能優異的電化學合成己二酸的電催化劑，具有高產量和工業化前景。
參考文獻
Liu, X., Zhu, YQ., Li, J. et al. Electrosynthesis of adipic acid with high faradaic efficiency within a wide potential window. Nat Commun 15, 7685 (2024).
DOI: 10.1038/s41467-024-51951-0
https://www.nature.com/articles/s41467-024-51951-0
