一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

石榴石型固態電解質(SSE)，通常為Li_6.5La₃Zr_1.5Ta_0.5O₁₂(LLZT)，對下一代鋰金屬電池(LMB)具有巨大潛力。然而，活性Li₊含量高的LLZT對空氣敏感，會形成絕緣和疏鋰雜質，從而危及它的實際應用。

在這里，中科院化學所An-Min Cao證明了LLZT顆粒(CF-LLZT)的殼局部Fe³⁺摻雜可確保高空氣穩定性和鋰兼容性，而不會損害其離子電導率。

文章要點

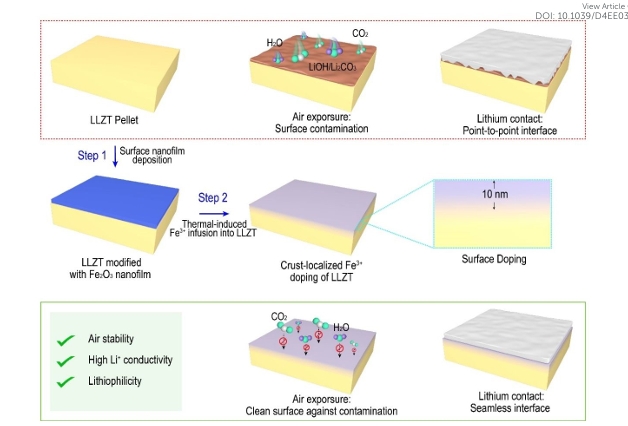

1）簡而言之，首先將Fe₂O₃納米薄膜沉積在LLZT基底上，然后進行高溫燒結將Fe³⁺驅入下面的LLZT，形成Li⁺缺陷殼，而本體結構保持不變。這種表面修復的LLZT可以將空氣暴露時間延長至1個月，而不會形成Li₂CO₃雜質。

2）Li/CF-LLZT/Li對稱電池表現出6 Ωcm²的低界面電阻（Li/LLZT/Li為1580Ωcm²）和穩定的電化學性能（>5000小時）。使用不同正極材料（尤其是LiFePO₄和LiNi_0.83Co_0.07Mn_0.1O₂）組裝的LMB表現出高可逆容量和良好的循環能力。

3）與本體Fe³⁺摻雜不同，本體Fe³⁺摻雜會導致Li⁺電導率顯著下降，使其不適合用于SSE，研究強調了SSE表面結構調制的重要性，這是一種有效的研究途徑，可以規避界面挑戰，促進其未來的商業化。

參考文獻

Sijie Guo, et al, Air-stable and Lithium-compatible Garnet Pellet Enabled by Surface Doping for High Performance Solid-state Batteries, Energy Environ. Sci., 2024

DOI: 10.1039/D4EE03199G.
