一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

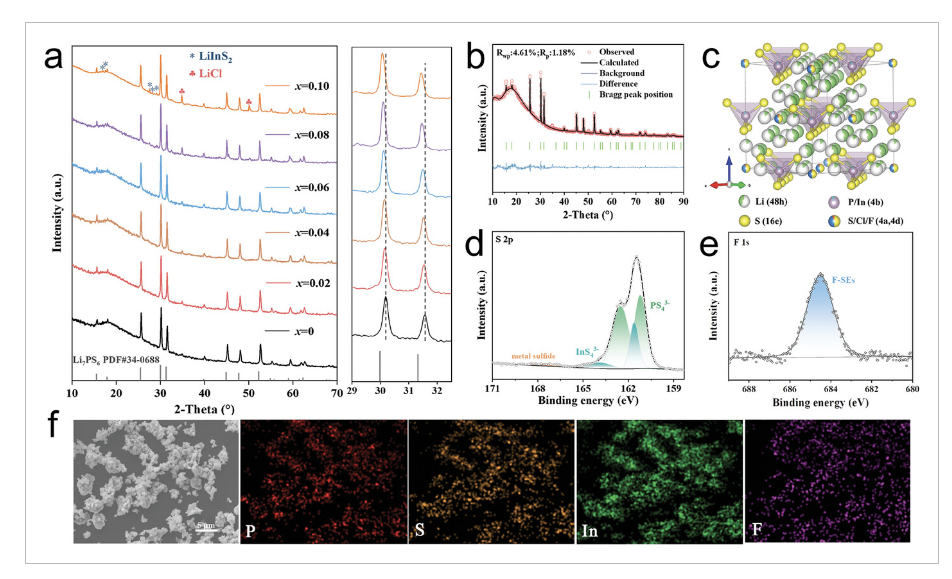

含有硫化物固體電解質的全固態鋰電池（ASSLB）因其固有安全特性和高能量密度而受到廣泛關注。然而，硫化物固體電解質的應用面臨著巨大挑戰，包括濕度敏感性、狹窄的電化學窗口和過厚的固體電解質層。近日，北京科技大學范麗珍報道了在硫化Li_5.7PS_4.7Cl_1.3中利用In替代P，F替代Cl的過程。

本文要點：

1) 通過適當的元素替換，Li對稱電池具有2.5 mA cm^?2的高臨界電流密度值，并在1 mA cm^?2和25°C下具有超過1000小時的長時間電鍍/剝離。此外，L_i5.82P_0.94In_0.06S_4.7Cl_1.12F_0.18對有機溶劑顯示出高化學穩定性，這進一步通過密度泛函理論（DFT）計算得到證明。

2) 作者使用聚異丁烯作為粘合劑，并通過漿料澆鑄和熱壓工藝制備均勻的硫化物薄膜（35μm），該薄膜在25°C下具有1.4 mS cm^?1的高離子電導率。通過結合FeS₂和LiCoO₂陰極，全固態鋰金屬電池具有較長的循環壽命和優異的倍率性能。

參考文獻：

Dabing Li et.al A Versatile InF3 Substituted Argyrodite Sulfide Electrolyte Toward Ultrathin Films for All-Solid-State Lithium Batteries Adv. Energy Mater. 2024

DOI: 10.1002/aenm.202402929

https://doi.org/10.1002/aenm.202402929
