一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

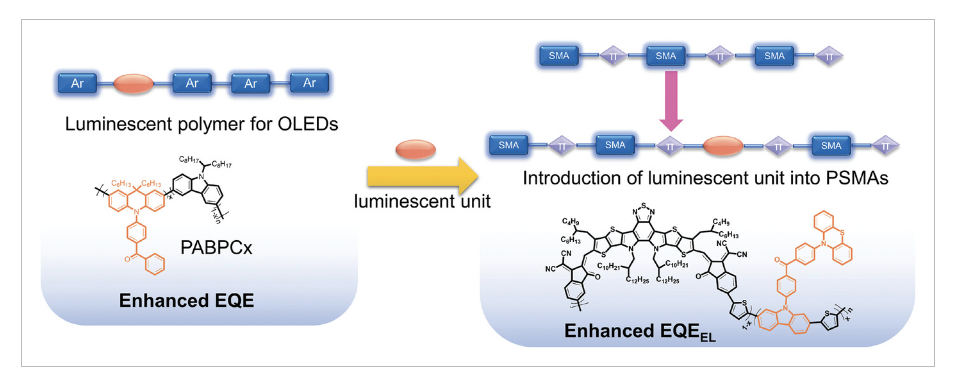

減少全聚合物太陽能電池（全PSC）中的非輻射能量損失（ΔE_nr）對于實現高功率轉換效率（PCE）至關重要。近日，北京航空航天大學孫艷明報道了一種通過在聚合物受體骨架中引入發光單元來降低ΔE_nr的有效策略。

本文要點：

1) 與基于PM6:PYDT的器件相比，基于PM6:PYDT-CzP-9的全PSC中ΔE_nr從0.188 eV降低到0.183 eV。這種降低歸因于電致發光外部量子效率（EQEEL）的提高。

2) 與基于PM6:PYDT的器件相比，PM6:PYDT-CzP-9器件的EQEEL提高了18%（8.4×10^?4 vs 7.1×10^?4），表明在聚合物受體中摻入發光單元在提高全PSC的電致發光性能方面非常有效。因此，PM6:PYDT-CzP-9器件在不犧牲短路電流密度（23.42 mA cm^-2）和填充因子（77.5%）的情況下，產生了0.967 V的高V_OC，導致高PCE為17.55%。

參考文獻：

Yiyang Pan et.al Polymer Acceptor Copolymerized with Luminescent Unit for High-Performance All-Polymer Solar Cells with Low Non-radiative Energy Loss Adv. Energy Mater. 2024

DOI: 10.1002/aenm.202403747

https://doi.org/10.1002/aenm.202403747
