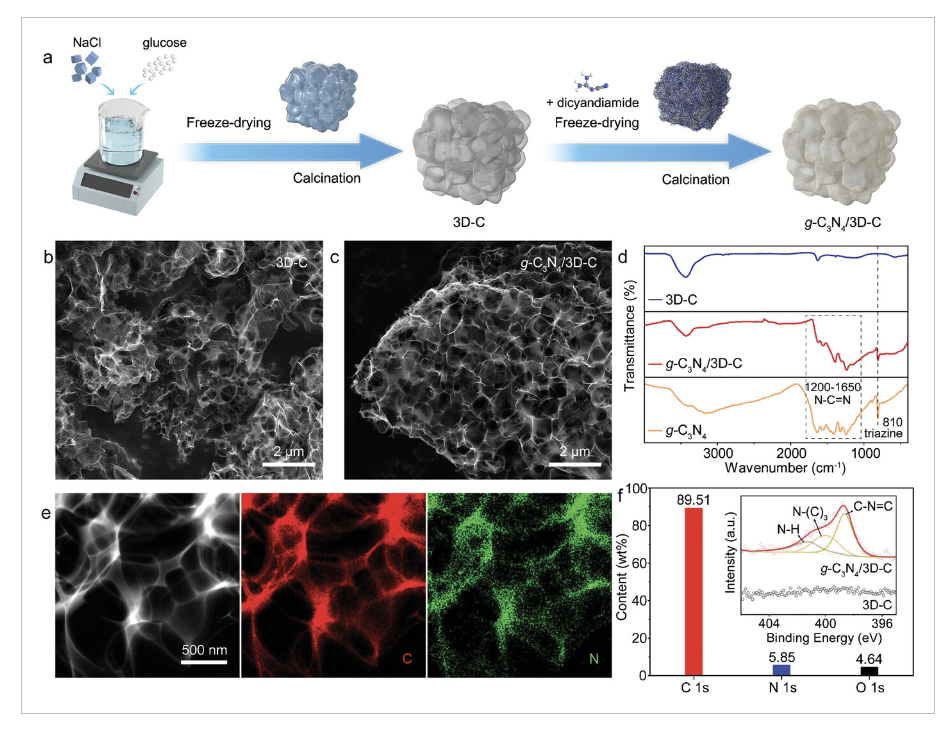

鈉（Na）金屬電池因其豐富的鈉儲量和低廉的成本，在大規模儲能裝置中極具應用前景。然而，其實際應用受到枝晶生長和電極-電解質界面不穩定的阻礙。在此，北京航空航天大學宮勇吉、天目山實驗室Zhai Pengbo設計了一種由覆蓋g-C3N4涂層（g-C3N4/3D-C）碳基質組成的3D親鈉結構，以穩定Na的鍍覆/剝離行為。
本文要點：
1) 親鈉性是由異質界面上高度可逆的吸附插層過程賦予的，該過程可以引導共形Na沉積，并誘導形成具有高結構穩定性和快速Na離子傳輸的富無機固體電解質界面。同時，3D支架可以有效適應鍍鈉/剝離過程中的鈉沉積，并抑制枝晶的形成。
2) 因此，與g-C3N4/3D-C電極組裝的半電池在1.0 mA cm-2下具有長期循環性能，在2000多次循環中具有99.92%的高庫侖效率，即使在5 mA cm-2、10 mAh cm-2下也能達到99.94%。作者通過全電池驗證了g-C3N4/3D-C的實際可行性，顯示出良好的倍率性能和長循環性能。
Lei Wang et.al Conformal Sodium Deposition Facilitated by Ion Adsorption-Intercalation Process within Hetero-Interface for Stable Sodium Metal Batteries Adv. Energy Mater. 2024
DOI: 10.1002/aenm.202403258
https://doi.org/10.1002/aenm.202403258
