寬帶半導體材料是現代電子學器件的關鍵組成部分，但是目前改善晶體質量仍然具有非常大的空間，目前改善的手段包括材料/異質結選擇、規模化、使用價格便宜的寬能帶半導體材料。從這些角度考慮，因此層狀2D材料與寬能帶半導體結合是個具有前景的策略。
有鑒于此，伊利諾伊大學香檳分校Hyunseok Kim、Soo Ho Choi、成均館大學Il Jeon等綜述報道將寬能帶半導體材料和2D材料集成的相關研究進展。

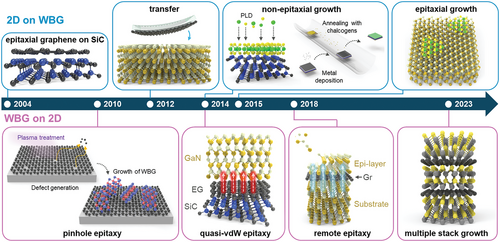

總結了這種寬能帶半導體-2D材料的制備技術、機理、器件、新型功能等。對寬能帶半導體和2D材料的各種性質，包括外延生長/非外延生長方法、材料的轉移，以及這些技術的優勢和挑戰。
（2）
詳細討論了2D材料與WBG材料構筑異質結的優勢，對未來發展面臨的挑戰和未曾探索的前景做出展望。
參考文獻

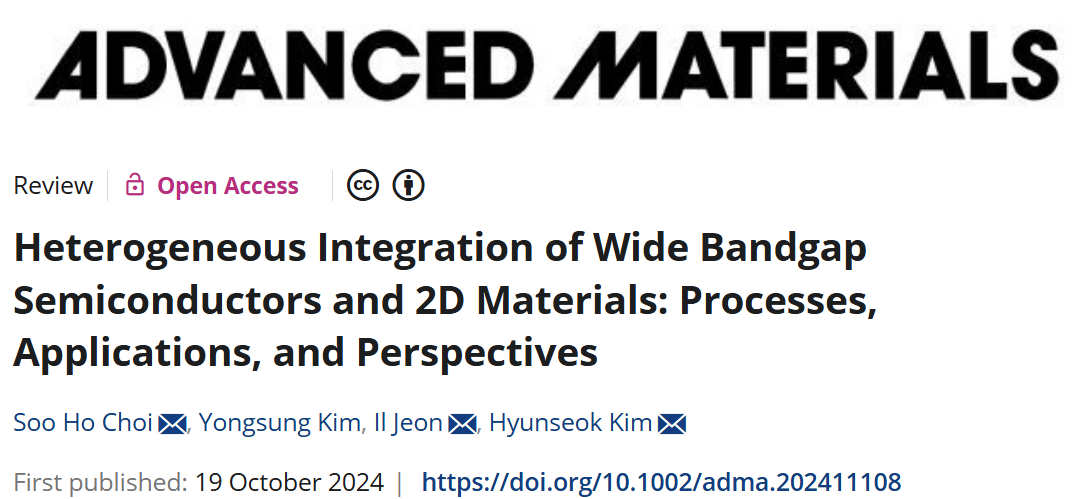

Soo Ho Choi, Yongsung Kim, Il Jeon, Hyunseok Kim, Heterogeneous Integration of Wide Bandgap Semiconductors and 2D Materials: Processes, Applications, and Perspectives, Adv. Mater. 2024
DOI: 10.1002/adma.202411108
https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202411108
