一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

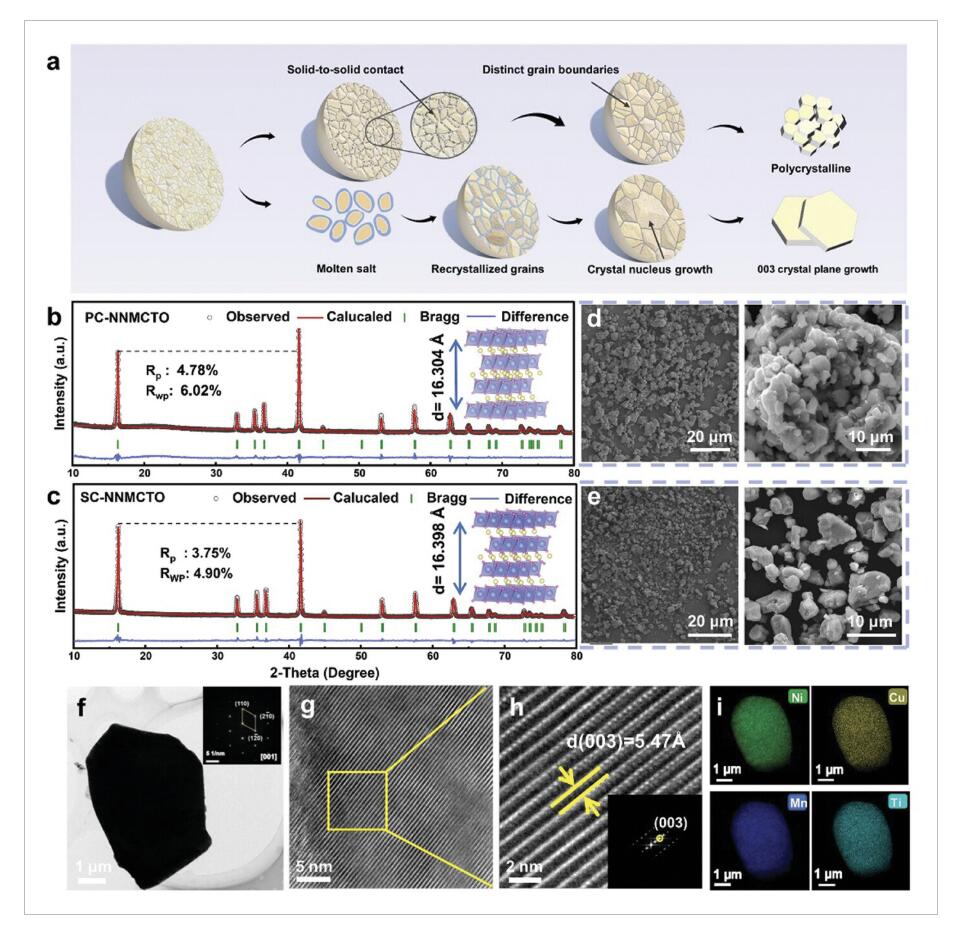

高能量密度和長壽命一直是高壓鈉電池需求的長期目標。探索能夠實現高電壓穩定性的陰極材料非常重要。因此，東北大學駱文彬通過熔融鹽輔助煅燒法設計并合成了大尺寸單晶O3型Na[Ni_0.3Mn_0.35Cu_0.1Ti_0.25]O₂。

本文要點：

1) 無晶界的高取向晶格不僅可以加速離子擴散速率和電子電導率，還可以最大限度地減少相變和機械應力的發生，以解決晶體氧損失問題。同時，大的暴露穩定（003）晶面可以減輕電解質的侵蝕和腐蝕，形成穩定的界面結構。

2) 在0.5 C和1 C下進行200次循環后，所獲得材料的容量保持率分別為84.4%和90.1%。一旦與硬碳作為陽極結合，在2 C下循環1000次后，全電池實現了81.5%的高容量保持率。

參考文獻：

Dongrun Yang et.al Single Crystal Sodium Layered Oxide Achieves Superior Cyclability at High Voltage Adv. Energy Mater. 2024

DOI: 10.1002/aenm.202404999

https://doi.org/10.1002/aenm.202404999
