超分子油凝膠潤(rùn)滑劑為優(yōu)化納米添加劑在基礎(chǔ)油中的長(zhǎng)期分散穩(wěn)定性提供了一種通用而可靠的策略。
近日，西北工業(yè)大學(xué)Qian Ye通過(guò)將攜帶自由基和含乙烯基離子液體 (IL) 的超聲處理過(guò)的鎵基液態(tài)金屬 (GLM) 納米液滴直接添加到聚合物凝膠劑的自由基聚合體系中，制備了構(gòu)成超分子油凝膠的 GLM 基離子凝膠劑。

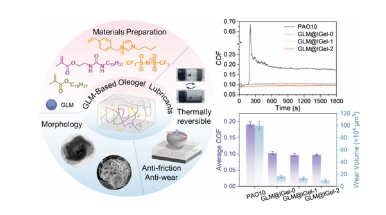

文章要點(diǎn)
1）離子液體和 GLM 納米液滴之間的靜電相互作用增強(qiáng)了超分子凝膠的交聯(lián)程度并形成了更致密的自組裝結(jié)構(gòu)。所制備的 GLM 基離子油凝膠作為熱可逆凝膠表現(xiàn)出優(yōu)異的觸變性。
2）與基礎(chǔ)油PAO10相比，GLM@IGel-1和GLM@IGel-2的摩擦系數(shù)（COF）均顯著降低，從0.192降至0.097，而磨損體積從100.10×104 μm3降至GLM@IGel-1的13.28×104 μm3，從GLM@IGel-2的9.69×104 μm3。
3）此外，由于離子液體進(jìn)一步化學(xué)交聯(lián)，GLM@IGel-2表現(xiàn)出550N的更高承載能力。GLM基離子油凝膠的優(yōu)異潤(rùn)滑性能是通過(guò)GLM納米液滴和凝膠潤(rùn)滑劑的協(xié)同作用實(shí)現(xiàn)的，促進(jìn)了穩(wěn)定的摩擦化學(xué)反應(yīng)膜的形成。
參考文獻(xiàn)
Tiantian Wang, et al, Fabrication of Ionic Supramolecular Oleogel Lubricants Enhanced with Liquid Metal Nanodroplets for Superior Tribological Performance, ACS Nano, 2024
DOI: 10.1021/acsnano.4c10433
https://doi.org/10.1021/acsnano.4c10433
