金屬-半導體界面的高電接觸電阻阻礙了后硅時代的二維 (2D) 半導體電子器件的實際應用。歐姆接觸的傳統策略包括優化接觸電極材料。
在這項工作中，在這里，奧胡斯大學Zheng Guo，Mingdong Dong，四川大學Zegao Wang利用 2D 半導體的能帶結構可調性，通過引入高介電常數柵極電介質來優化肖特基勢壘的高度和寬度。
文章要點

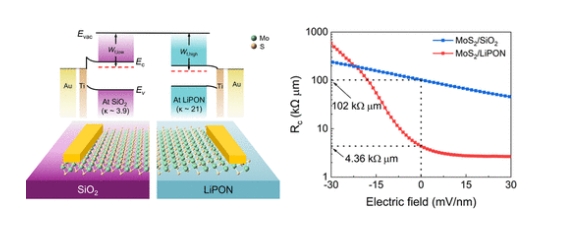

1）固態鋰離子電解質引起的電介質屏蔽效應將肖特基勢壘高度顯著降低至 2.7 meV。由此產生的 MoS2 晶體管實現了 84 mV/dev 的亞閾值擺幅和 4.36 kΩ μm 的大幅降低的接觸電阻。
2）通過原位開爾文探針力顯微鏡研究了設備在工作條件下的接觸特性。
3）此外，該設備還展示了對可見光和近紅外光的良好光電檢測能力以及快速的響應時間。
這項工作提出了一種增強 2D 半導體中電介質接觸的方法，以推進高性能電子和光電子器件。
參考文獻
Yi Ouyang, et al, Enhancing MoS2 Electronic Performance with Solid-State Lithium-Ion Electrolyte Contacts through Dielectric Screening, ACS Nano, 2024
DOI: 10.1021/acsnano.4c05973
https://doi.org/10.1021/acsnano.4c05973
