精確控制光伏體異質結（BHJ）薄膜的分子結晶和垂直相分布對于提高其高性能聚合物太陽能電池（PSC）的光電性能至關重要。在此，山東大學張茂杰、國霞通過引入小分子供體（SMD），即BTR SCl，在PM6:L8-BO共混體系中實施動力學控制策略，該供體具有很強的結晶性能和與主體聚合物供體的良好相容性。
本文要點：

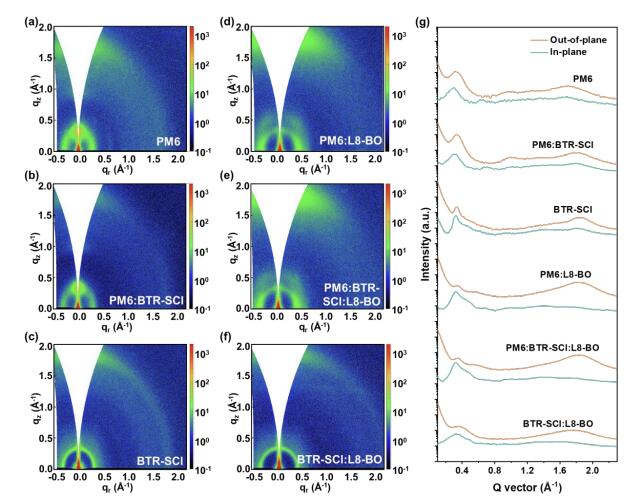

1) 原位光譜表征表明，BTR SCl可以有效地促進PM6從共混溶液中的聚集，并延長其在成膜過程中的自組裝時間，這導致了明確的垂直相分布，陽極富集了更有序的聚合物供體，有效促進了電荷輸運和收集，減輕了陷阱密度和能量無序，減少了能量損失。
2) PM6:BTR SCl:L8-BO三元PSCs（T-PSCs）實現了19.4%的功率轉換效率（PCE），而二元器件的PCE為18.0%。通過用D18替換PM6，三元器件的PCE進一步提高到20.0%。
Bo Cheng et.al Manipulating Crystallization Kinetics and Vertical Phase Distribution via Small Molecule Donor Guest for Organic Photovoltaic Cells with 20% Efficiency Adv. Energy Mater. 2024
DOI: 10.1039/D4EE04623D
https://doi.org/10.1039/D4EE04623D
