雙（三氟甲烷）磺酰亞胺鋰鹽（Li-TFSI）和4-叔丁基吡啶（t-BP）共摻雜2,2′，7,7′-四（N，N-二對甲氧基苯胺）-9,9′-螺二芴（Spiro-OMeTAD）是一種非常經典和占主導地位的空穴傳輸層（HTL），用于制造高效鈣鈦礦太陽能電池（PSC）。然而，基于PSC的Spiro-OMeTAD通常表現出較差的穩定性，這是由于易發生離子遷移的吸濕性Li TFSI、揮發性t-BP和在空氣中耗時的氧化。在此，陜西師范大學劉治科、段玉偉、西南科技大學趙廷興將疏水性1,2-雙（全氟吡啶-4-基）二硫烷（BPFPDS）用于優化Spiro-OMeTAD。
本文要點：
1) BPFPDS和Li-TFSI之間的S-Li、F-Li和N-Li協同相互作用抑制了Li+離子的遷移，BPFPDS的疏水性平衡了Li-TFSI的濕度敏感性，從而防止了Li+離子和水分子腐蝕鈣鈦礦層。此外，BPFPDS和t-BP之間的F-N超分子相互作用限制了t-BP的揮發性，從而間接阻止了Li+離子的遷移。

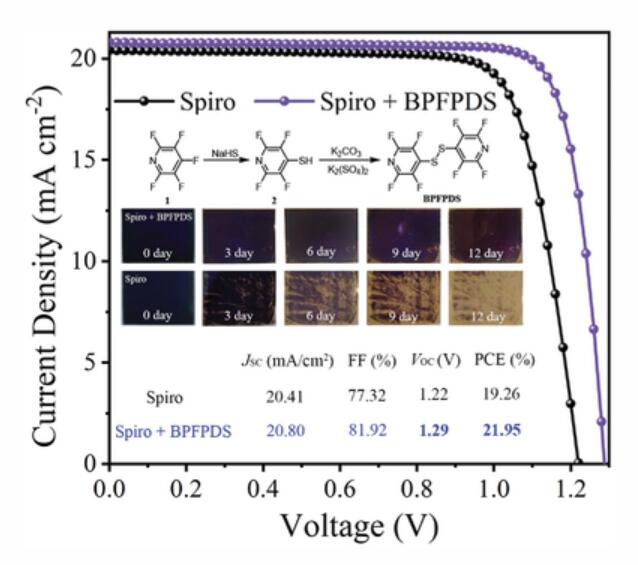

2)因此，經BPFPDS處理的CsPbI3 PSC產生了21.95%的效率和1.29V的開路電壓（VOC）。經BPFPDS-處理的器件在空氣中老化3000小時和在最大功率點跟蹤1200小時后分別保持了96%和98%的效率。
Zihao Fan et.al High Open-Circuit Voltage and Efficiency CsPbI3 Perovskite Solar Cells Achieved by Hole Transport Layer Modification Adv. Energy Mater. 2024
DOI: 10.1002/aenm.202405360
https://doi.org/10.1002/aenm.202405360
