電致變色智能窗戶（ESW）可以顯著降低建筑物的能耗，但其成本效益高、大規(guī)模生產(chǎn)仍然是一個挑戰(zhàn)。近日，受二維材料輔助原位生長（TAIG）方法的啟發(fā)，電子科技大學(xué)賈春陽、貴州大學(xué)鄭榮宗利用黑磷的不穩(wěn)定性通過其分解過程誘導(dǎo)氧化鎢薄膜的生長。
本文要點：

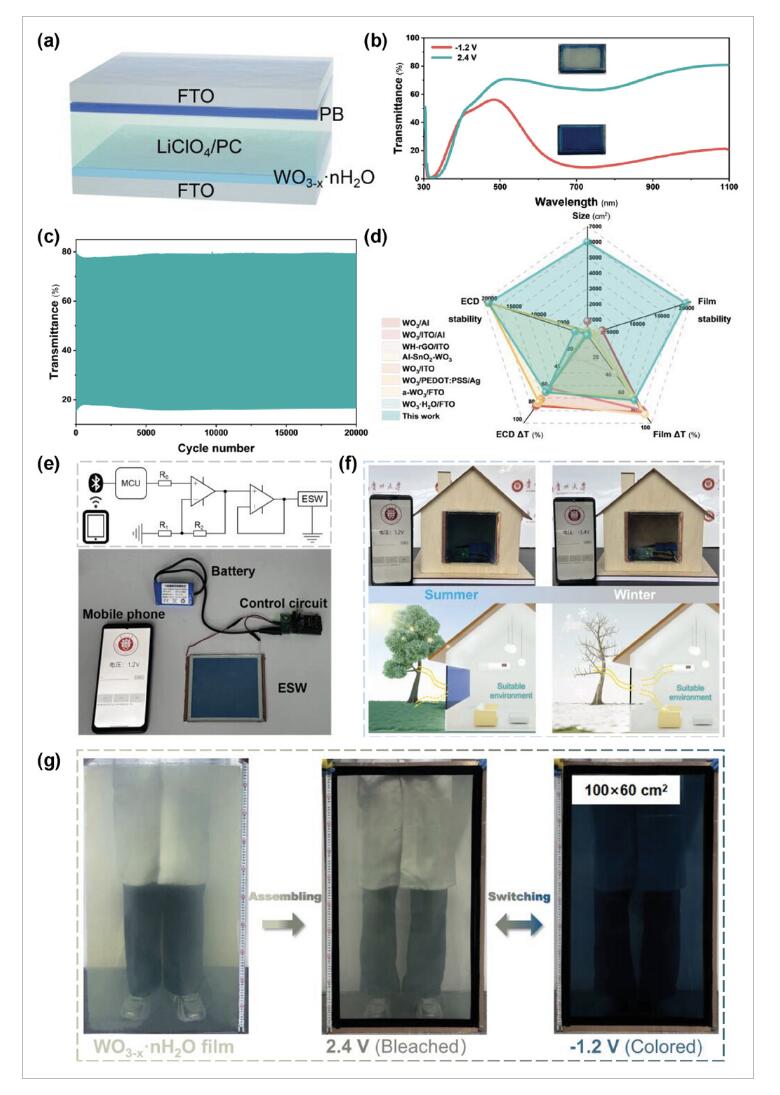

1) 作者制備了大規(guī)模、高性能的WO3-x·nH2O（n<2）薄膜，表征技術(shù)和DFT計算證實了TAIG制備過程中結(jié)構(gòu)水和氧空位的有效調(diào)節(jié)。WO3-x·nH2O薄膜具有優(yōu)異的電致變色（EC）性能，包括高透射率調(diào)制（74.2%@1100 nm）、快速切換時間（tc=5.5 s，tb=3.8 s）、高著色效率（124.7 cm2 C?1）和優(yōu)異的循環(huán)穩(wěn)定性（20000次循環(huán)后透射率調(diào)制保持94.7%）。
2) 作者通過簡單的浸沒工藝制備了超大WO3-x·nH2O薄膜，并在簡單的實驗室條件下將其制成大面積ESW，證明了這種方法在工業(yè)規(guī)模生產(chǎn)中的經(jīng)濟(jì)性和實用性。
Maofei Tian et.al Bridging to Commercialization: Record-Breaking of Ultra-Large and Superior Cyclic Stability Tungsten Oxide Electrochromic Smart Window Adv. Mater. 2025
DOI: 10.1002/adma.202409790
https://doi.org/10.1002/adma.202409790
