鈣鈦礦/硅疊層太陽能電池（TSC）因其具有超越單結太陽能電池功率轉換效率（PCE）的潛力而受到廣泛關注。然而，串聯器件的性能和穩定性受到寬帶隙（WBG）鈣鈦礦子電池中缺陷輔助非輻射復合和光誘導鹵化物偏析的限制。近日，上海交通大學楊旭東、王濤將具有多點螯合位點和橋接能力的2-氨基乙磺酰胺鹽酸鹽（AESCl）摻入到1.68 eV的WBG鈣鈦礦中，以全面鈍化晶界和表面的缺陷。
本文要點：

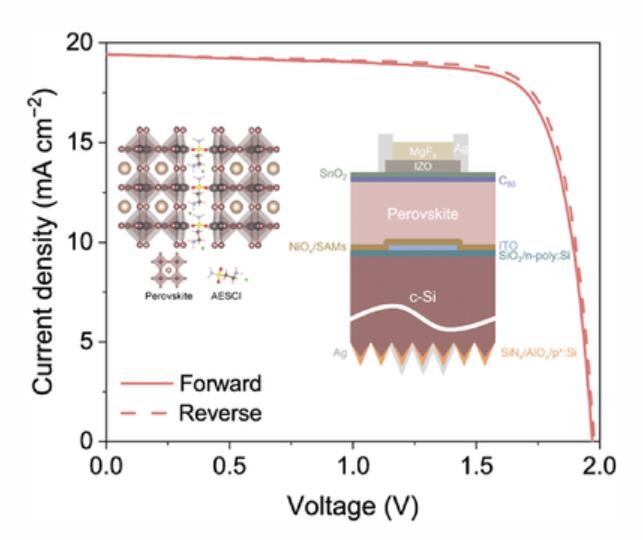

1) AESCl處理的鈣鈦礦薄膜顯示出抑制的鹵化物偏析，并且由于減少了非輻射復合，WBG單結太陽能電池在1.286 V的開路電壓下實現了22.80%的效率。高效的WBG鈣鈦礦電池使鈣鈦礦/硅TSC在1 cm2內達到30.36%的峰值PCE。
2) 此外，在環境空氣中，在25°C下連續AM 1.5G照明下運行1068小時后，串聯器件仍保持了96%以上的初始效率。
Tianshi Ye et.al Molecular Bridge in Wide-Bandgap Perovskites for Efficient and Stable Perovskite/ Silicon Tandem Solar Cells Adv. Functional Mater. 2025
DOI: 10.1002/adfm.202419391
https://doi.org/10.1002/adfm.202419391
