鈣鈦礦太陽能電池（PSC）因其低成本高性能而受到了人們的極大關注。雖然單結PSC的效率已經超過26%，但它們已經接近理論極限。引入雙吸收層可以拓寬光譜吸收范圍，提高性能。近日，南華大學劉暢、王行柱探索了一種零維/三維（0D/3D）雙層結構，該結構將三維（3D）FAPbI3與零維（0D）三碘化銫錫（CsSnI3）量子點（QD）結合作為界面改性層。
本文要點：

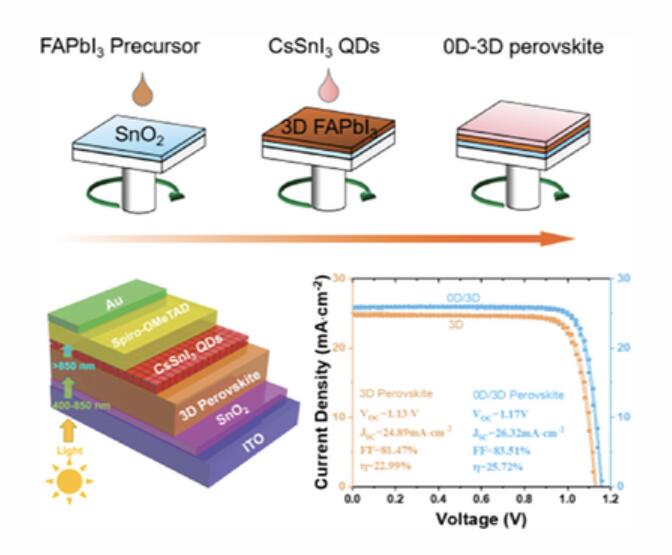

1) CsSnI3量子點建立了級聯能級結構，提高了鈣鈦礦空穴傳輸層（HTL）界面的電荷轉移效率。它們的窄帶隙提高了光吸收效率，提高了空穴提取和短路電流密度。與沒有CsSnI3 QD中間層的3D鈣鈦礦太陽能電池相比，將CsSnI3量子點結合到PSC中顯著提高了功率轉換效率，從22.99%提高到25.72%。
2) 此外，具有疏水配體的表面鈍化CsSnI3量子點提供了防潮性和界面鈍化性，提高了穩定性。使用全氟辛酸（PFA）改性CsSnI3量子點可進一步提高防潮性，使PSC在25%相對濕度下保持85%的初始效率超過60天，而無需封裝，顯示出顯著的穩定性提高。
Chunchen Liu et.al CsSnI3 Quantum Dots as a Multifunctional Interlayer for High-Efficiency Bilayer Perovskite Solar Cells Adv. Energy Mater. 2025
DOI: 10.1002/aenm.202405074
https://doi.org/10.1002/aenm.202405074
