一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

為生物成像、光通信和可穿戴電子等環保應用開發穩定高效的光電探測器（PD）需要具有改進光電性能的新型材料。在此，清華大學韋國丹、付紅巖、香港城市大學Hin-Lap Yip通過使用電偶置換反應（GDR）精確控制Pb²⁺含量（3%、6%和12%），創建了一種混合2D/3D相結構，提高了Sn-Pb薄膜的質量，改善了晶體取向，抑制了陷阱輔助復合，減少了Sn²⁺氧化過程，在空氣暴露條件下具有優異的環境穩定性。

本文要點：

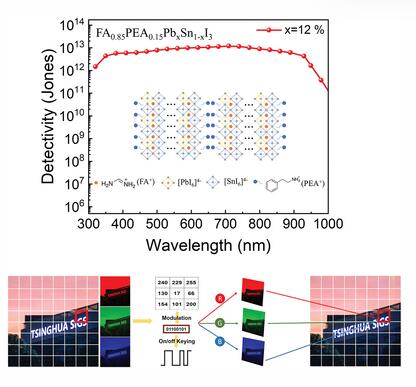

1) 該柔性裝置表現出強大的穩定性，在4000次彎曲循環或在環境條件下儲存96小時后仍能保持性能。自供電的準2D Sn-Pb PD表現出低暗電流，為1.2×10^-8A cm^-2，快速上升和衰減時間為684和683 ns，峰值響應率為405 mA W^-1，在710 nm處的峰值探測率為1.19×10¹³ Jones。

2) 此外，在LED照明（λ=910 nm）下，光電探測器在光信號傳輸方面也表現出高保真度，成功實現了加密通信序列和25 kbps速率的圖像傳輸。該工作為開發高性能、穩定的準二維Sn-Pb鈣鈦礦光電探測器提供了一種有效策略，突出了它們在靈活的現實環境中作為下一代光電探測器的潛力。

參考文獻：

Kanghui Ke et.al High-Performance Quasi-2D Sn-Pb Perovskite Photodetectors for High-Fidelity Image Sensing and Optical Communication Adv. Functional Mater. 2025

DOI: 10.1002/adfm.202424340

https://doi.org/10.1002/adfm.202424340
