一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

由于涂層再現性和電荷提取效率低下，鈣鈦礦太陽能模塊的穩定性很少被報道，特別是對于槽模涂層工藝。近日，高麗大學Sang Hyuk Im、Jin Hyuck Heo、天津大學張飛通過路易斯酸堿相互作用，通過三氯化銻（SbCl₃）和聚[雙（4-苯基）]（2,4,6-三甲基苯基）胺（PTAA）之間的化學氧化來調節能級失配并改善表面潤濕性。

本文要點：

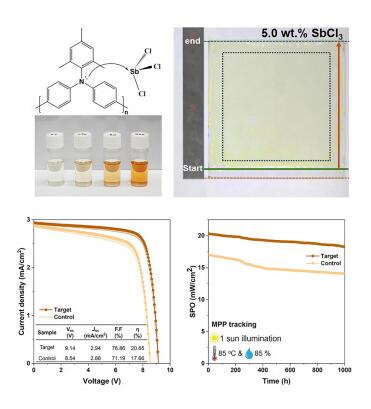

1) 因此，槽模涂覆鈣鈦礦薄膜的電荷提取和涂層再現性得到了改善。剛性基板的孔徑面積為25和64 cm²時，模塊的功率轉換效率（PCE）提高到22.05%和20.65%（認證效率為20.33%），柔性基板的孔徑區域為12 cm²時，提高到18.86%。

2) 此外，在85°C和85%相對濕度下連續1個太陽光照1000小時的耐久性測試后，孔徑面積為64 cm²的摻雜SbCl₃封裝PTAA模塊器件保持了初始PCE的90%。

參考文獻：

Jin Hyuck Heo et.al Chemical oxidization of PTAA enables stable slot-die-coated perovskite solar modules Joule 2025

DOI: 10.1016/j.joule.2025.101850

https://doi.org/10.1016/j.joule.2025.101850
