由于其理想的帶隙和優(yōu)異的熱穩(wěn)定性，倒置無機(jī)鈣鈦礦太陽能電池（PSC）是串聯(lián)器件中的理想頂部電池。然而，在環(huán)境空氣中處理無機(jī)鈣鈦礦薄膜時，水誘導(dǎo)的快速結(jié)晶很難控制。在這里，中國科學(xué)院劉生忠、陜西師范大學(xué)Xiang Wanchun報告了一種通過在鈣鈦礦前體溶液中引入丙烯腈-丙烯酸甲酯共聚物（AMAC）來制備無機(jī)鈣鈦礦薄膜的結(jié)晶延遲方法。
本文要點：

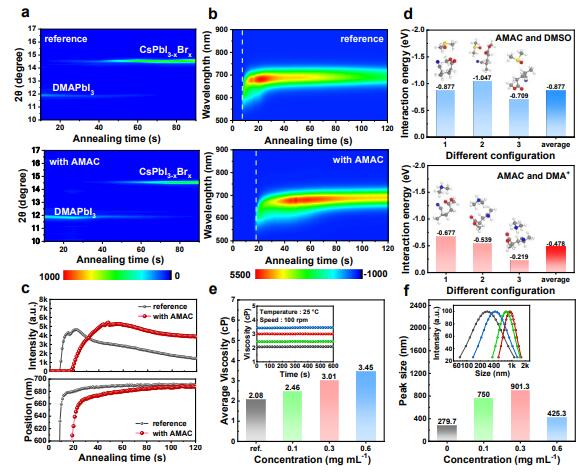

1) 首先，AMAC和前體溶液之間的強(qiáng)相互作用導(dǎo)致膠體尺寸增加，延遲了退火過程中二甲基亞砜（DMSO）的揮發(fā)，并推遲了相變。其次，AMAC與二甲胺（DMA+）之間的相互作用減緩了與Cs+的離子交換。這些相互作用延緩了鈣鈦礦結(jié)晶，增加了堆積晶粒尺寸并降低了殘余應(yīng)力。結(jié)合AMAC中的官能團(tuán)，AMAC的加入減少了鈣鈦礦薄膜中的缺陷，調(diào)節(jié)了界面能級，延長了電荷壽命，并抑制了碘離子的遷移。
2) 最終，采用AMAC的倒置（p-i-n）和傳統(tǒng)（n-i-p）PSC的功率轉(zhuǎn)換效率（PCE）分別達(dá)到21.7%和21.8%，而未封裝的器件在2500小時的最大功率點跟蹤和連續(xù)運行中僅下降了8%。
Zezhang Wang et.al Comprehensive crystallization retardation of inorganic perovskite for high performance inverted solar cells EES 2025
DOI: 10.1039/D5EE00149H
https://doi.org/10.1039/D5EE00149H
