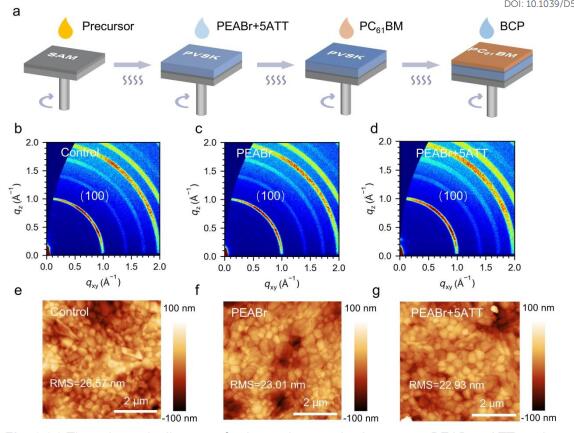

鈣鈦礦薄膜的表面后處理是提高鈣鈦礦太陽能電池（PSCs）性能的有效方法之一，對(duì)于實(shí)現(xiàn)高效PSCs至關(guān)重要。然而，一種適應(yīng)鈣鈦礦不同成分和各種帶隙的表面后處理通用策略往往被忽視。近日，南京大學(xué)鄭慶東提出了一種通用策略，通過一步旋涂程序?qū)⒈揭一寤@（PEABr）和5-氨基-1,3,4-噻二唑-2-硫醇（5ATT）同時(shí)應(yīng)用于鈣鈦礦薄膜的頂面。
本文要點(diǎn)：
1) PEABr和5ATT都能有效鈍化表面缺陷并改善界面接觸。此外，5ATT可以縱向滲透到鈣鈦礦薄膜中以鈍化體缺陷，從而實(shí)現(xiàn)有效的缺陷和界面管理，以減少非輻射復(fù)合并延長載流子壽命。
2) 與對(duì)比器件相比，優(yōu)化后的器件實(shí)現(xiàn)了24.85%（FAMACsRb）的更高功率轉(zhuǎn)換效率（PCE），對(duì)比器件的PCE為21.47%。性能最佳器件的穩(wěn)定性也得到了增強(qiáng)，在最大功率點(diǎn)（MPP）跟蹤600小時(shí)后，保持了其初始PCE的89%。此外，該策略可適用于具有不同成分（MA、FAC、FAMAC）和各種帶隙（1.68、1.77和1.82 eV）的鈣鈦礦，基于FAMAC PSC實(shí)現(xiàn)了25.88%的PCE（認(rèn)證為25.44%）。
Wenwu Zhou et.al A Universal Strategy for Defects and Interface Management Enables Highly Efficient and Stable Inverted Perovskite Solar Cells EES 2025
DOI: 10.1039/D5EE00073D
https://doi.org/10.1039/D5EE00073D
