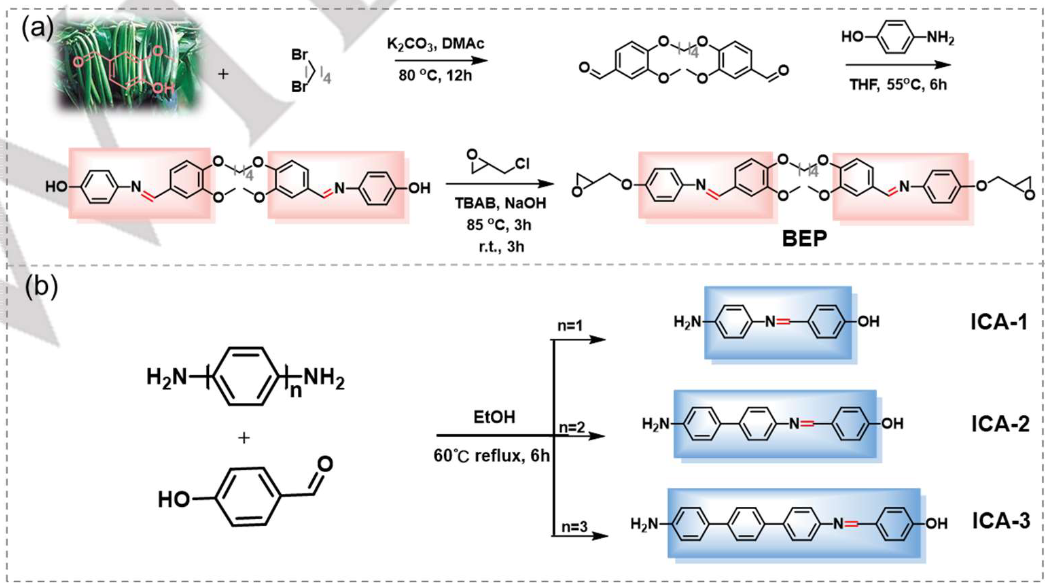

高功能和小型化消費電子產品的需求推動了具有固有高熱導率的聚合物封裝材料的開發。鑒于此，東華大學Hui Zhang等合成了一種新型的基于香草醛的液晶環氧單體（BEP）和三種含有共軛芳香亞胺結構的固化劑（ICA-1、ICA-2 和 ICA-3）。
本文要點：
（1）X射線衍射測量結果表明，基于BEP和ICAs的環氧樹脂的結構有序性隨著ICAs中共軛苯環數量的增加而增加。與傳統的環氧樹脂參考材料（0.23 W·m-1·K-1）相比，所制備的液晶環氧樹脂由于BEP中的液晶相結構和ICAs中的額外有序結構（通過π-π堆積）共同作用，展現了增強的固有熱導率（0.28-0.38 W·m-1·K-1）。
（2）實驗和分子動力學計算結果均表明，環氧樹脂的熱導率與ICAs中共軛結構的長度成正比。由于引入了動態芳香亞胺鍵，基于BEP和ICAs的三種固化環氧樹脂通過亞胺交換反應展現出優異的可再加工性，并且在胺溶液中具有化學降解性。
Jiaxin Qin, Zeyu Sun, Mingyan Wang, Jiamei Luo, Jingwang Zhang, Qianli Liu, Wanshuang Liu, Hui Zhang, Jianyong Yu, Angew. Chem. Int. Ed. 2025, e202504637.
https://doi.org/10.1002/anie.202504637
