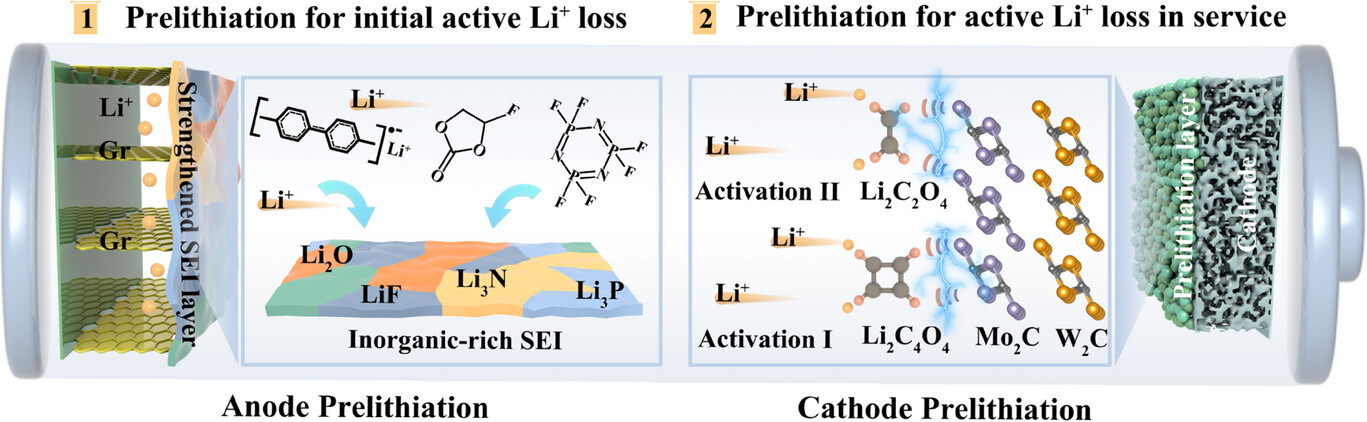

預(yù)鋰化被認(rèn)為是解決活性鋰耗損的有效技術(shù)，但傳統(tǒng)方法由于依賴單一的鋰補(bǔ)充機(jī)制和功能有限而受到限制。鑒于此，華中科技大學(xué)Jia Xie、Linfeng Peng等介紹了一種協(xié)同和全面的生命周期預(yù)鋰化技術(shù)，適用于負(fù)極和正極。
本文要點(diǎn)：
（1）對(duì)于負(fù)極預(yù)鋰化，采用高反應(yīng)性的聯(lián)苯鋰作為鋰補(bǔ)充劑，并輔以功能性添加劑，如乙氧基（五氟）環(huán)三磷氮（PFPN）和氟乙烯碳酸酯（FEC），以生成富含Li3N、LiF、Li3P和Li2O的穩(wěn)固SEI。這種方法不僅彌補(bǔ)了初始活性鋰的損失，還加強(qiáng)了SEI的結(jié)構(gòu)完整性。
（2）對(duì)于正極預(yù)鋰化，采用高容量鋰補(bǔ)充劑Li2C2O4和Li2C4O4，其中包含B、N雙摻雜碳載Mo2C-W2C（Mo-W@BNC）異質(zhì)催化劑，表現(xiàn)出在促進(jìn)鋰釋放方面優(yōu)異的催化性能。Li2C2O4和Li2C4O4分別在3.78 V和4.14 V的放電電壓下實(shí)現(xiàn)了卓越的鋰釋放效率。陽(yáng)極和陰極的預(yù)鋰化減少了初始活性鋰的損失，降低幅度為22.6%。
（3）在隨后的使用中，單次激活貢獻(xiàn)了額外的0.8 mAh cm?2的活性鋰，在0.5 C條件下經(jīng)過(guò)250個(gè)循環(huán)后，容量保持率達(dá)到99.3%。
W. Zhong, R. He, L. Peng, W. Liu, J. Peng, H. Zhu, J. Xiang, S. Cheng, J. Xie, Lifecycle Synergistic Prelithiation Strategy of Both Anode and Cathode for High-Performance Lithium-Ion Batteries. Adv. Energy Mater. 2025, 2406007.
https://doi.org/10.1002/aenm.202406007
