相工程在調節貴金屬納米材料的物理化學性質方面起著至關重要的作用。然而，通過目前的濕化學方法合成高純度的非常規相貴金屬納米材料仍然極具挑戰性。

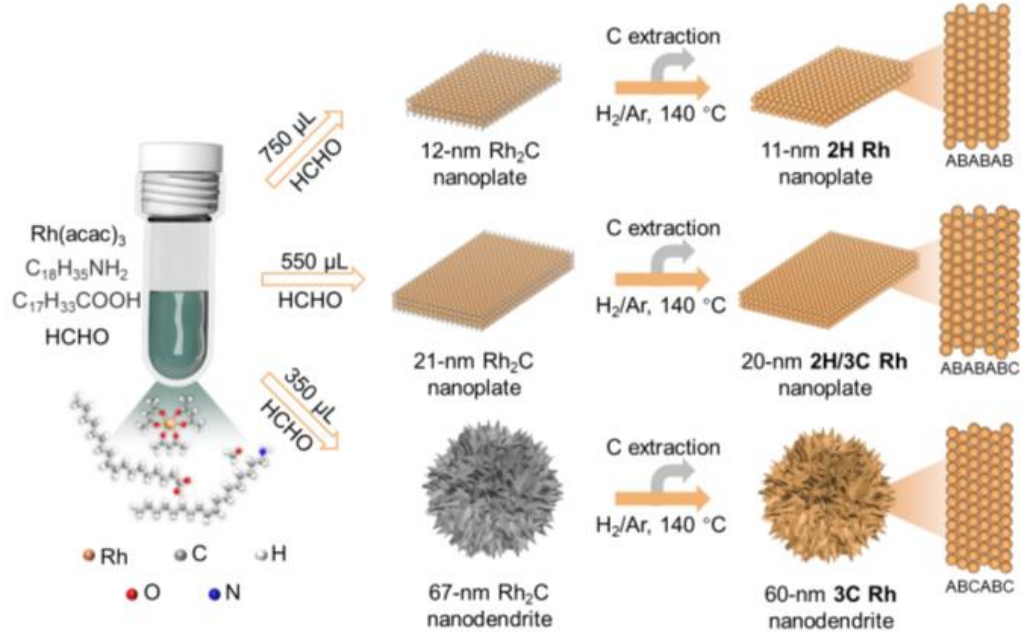

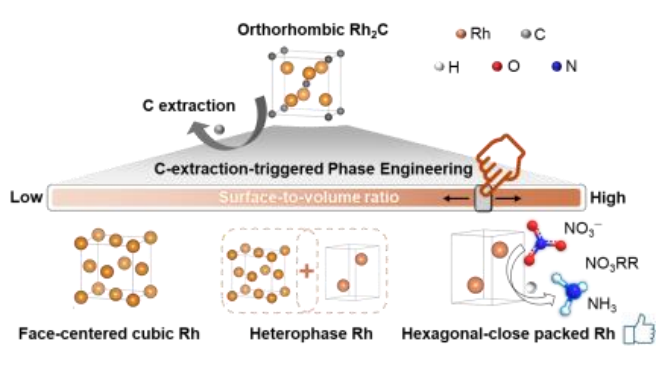

有鑒于此，香港科技大學邵敏華教授、香港城市大學陳也教授、中國科學院物理研究所蘇東研究員、東南大學凌崇益副教授、北京大學Xiao Ren等報道開發了一種獨特的合成方法，通過合理設計的兩步策略來制備獨立的非常規六方密堆積（2H）Rh納米片（NPLs）。通過從預先合成的不同尺寸和形態的Rh2C(碳化銠)提取碳，能夠實現Rh納米材料的可控晶相合成。
本文要點：
（1）
生成的平行四邊形2H Rh納米片具有高相純度、明確2H (0001)h和(10-0)h晶面，并且具有良好的熱穩定性（在高達 300℃的溫度下仍能保持穩定）。
在電催化NO3RR反應中，與具有(100)f晶面的傳統面心立方Rh納米立方體相比，2H Rh納米片在較低的過電位，得到更高的NH3法拉第效率（91.9%）和更高的氨產量（156.97 mg h-1 mgcat-1）。
（2）
DFT理論計算結果表明，與(100)f表面相比，非常規的(0001)h表面具有能量上更合適的NO3RR反應路徑，并且具有更強的H*吸附能力，這可能是2H晶相Rh納米片在產氨方面具有更高活性和選擇性的原因。
這項工作為合理合成非常規相金屬納米材料提供新途徑，為設計高性能電催化劑提供了重要方案。
參考文獻
Long Zheng, Yan Zhang, Weiwei Chen, Xiangou Xu, Ruiqi Zhang, Xiao Ren, Xiaozhi Liu, Wenbin Wang, Junlei Qi, Gang Wang, Chen Ma, Lei Xu, Peng Han, Qiyuan He, Ding Ma, Jinlan Wang, Chongyi Ling, Dong Su, Minhua Shao, Ye Chen, Carbon-Extraction-Triggered Phase Engineering of Rhodium Nanomaterials for Efficient Electrocatalytic Nitrate Reduction Reaction, Angew. Chem. Int. Ed. 2025
DOI: 10.1002/anie.202500985
https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202500985
