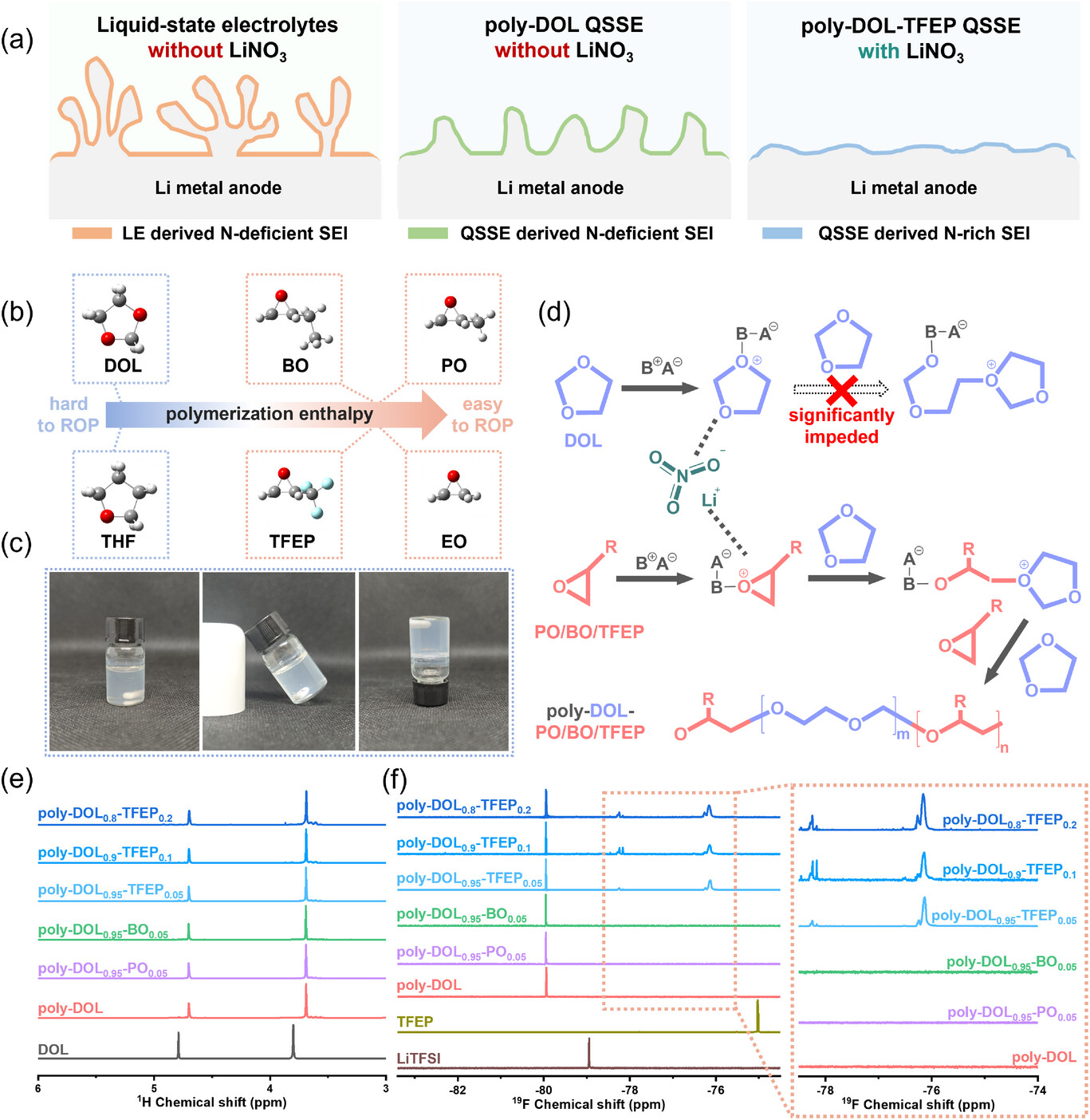

鋰金屬電池在實現理論能量密度潛力方面仍受限于液態電解質固有的安全和性能問題。基于聚-1,3-二氧戊環（poly-DOL）的準固態電解質（QSSEs）展現出良好前景，但難以實現的滿意庫侖效率和長期穩定性阻礙了其實際應用。雖然添加硝酸鋰可提高效率，但其引入會導致長達數月的不可接受的緩慢聚合速率。鑒于此，香港科技大學Francesco Ciucci、Qing Chen等采用高聚合焓的1,1,1-三氟-2,3-環氧丙烷作為共聚促進劑，成功將硝酸鋰整合到基于poly-DOL的QSSEs中。
本文要點：
（1）所得電解質表現出卓越性能：25°C下離子電導率達2.23 mS cm?1，Li|Cu電池庫侖效率達99.34%，對稱電池循環1300小時后仍保持穩定的鋰金屬界面。
（2）該共聚方法還抑制了poly-DOL結晶，使Li|LiFePO4電池在1 C倍率下穩定循環超過2000次。在約1 Ah的Li|NCM811軟包電池中放大驗證顯示，60次循環后容量保持率達94.4%。該策略為開發高性能原位聚合準固態電池提供了新途徑，具有實際儲能應用價值。
Z. Wang, L. Shen, Y. Ma, H. M. Law, S. Xu, Y. Bi, M. J. Robson, Y. Wang, A. Gr?schel, Q. Chen, F. Ciucci, Enthalpy-Driven Molecular Engineering Enables High-Performance Quasi-Solid-State Electrolytes for Long Life Lithium Metal Batteries. Adv. Mater. 2025, 2419335.
https://doi.org/10.1002/adma.202419335
