一级黄色网站在线视频看看,久久精品欧美一区二区三区 ,国产偷国产偷亚洲高清人乐享,jy和桃子为什么绝交,亚洲欧美成人网,久热九九

ZnCrO_x與分子篩結合，能夠實現合成氣直接轉化為輕質烯烴，但是，復合氧化物中的活性位點仍然難以確定。

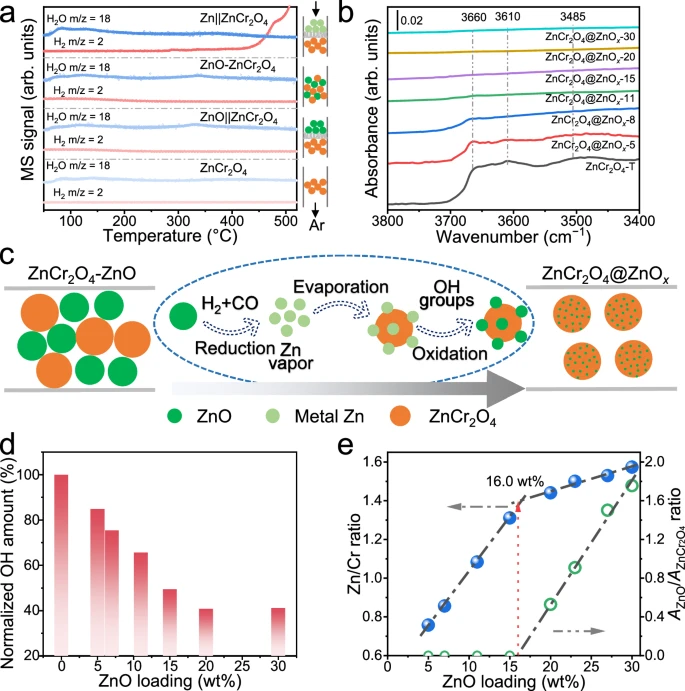

有鑒于此，中國科學院大連化物所包信和院士、傅強研究員等報道發現ZnO與尖晶石型ZnCr₂O₄物理混合后，在合成氣中處理，通過還原-蒸發-錨定機理，能夠很好的分散在尖晶石表面，形成厚度或尺寸均勻的單分散ZnO_x物種，直至負載量達到16.0 wt. % （ZnCr₂O₄@ZnO_x）。

本文要點：

（1）

CO轉化率與表面ZnO負載量之間的線性關系清楚地證實，ZnCr₂O₄上的ZnO_x覆蓋層是合成氣轉化的活性結構，能夠有效地活化H₂和CO。所制備的ZnCr₂O₄@ZnO_x催化劑SAPO-34沸石進行結合，展現優異的催化性能，CO轉化率達到64 %，在所有烴類產物中輕質烯烴的選擇性達到75 %。

（2）

ZnO_x覆蓋層有效地錨定在ZnCr₂O₄尖晶石上，能夠抑制反應過程中Zn物種的損失，在100 h的反應時間內表現非常高的穩定性。尖晶石表面與ZnO_x覆蓋層之間的界面限制效應，有助于穩定ZnO_x活性結構，提高催化性能。

參考文獻

Feng, X., Jia, H., Li, R. et al. ZnO_x overlayer confined on ZnCr₂O₄ spinel for direct syngas conversion to light olefins. Nat Commun 16, 3711 (2025).

DOI: 10.1038/s41467-025-58951-8

https://www.nature.com/articles/s41467-025-58951-8
