鐵磁層的磁化可通過相鄰拓撲絕緣體（TI）的自旋-電荷轉換（SCC）效應調控。在Sb2Te3/Au/Co(Fe)異質結構中，非磁性中間層（如Au）的插入能顯著提升SCC效率，傳統觀點認為Au的惰性界面可保持Sb2Te3拓撲表面態（TSS）的完整性，而TSS正是SCC的媒介通道。鑒于此，意大利國家研究委員會微電子與微系統研究所Roberto Mantovan等選用具有長自旋擴散長度的Al替代Au，但自旋泵浦實驗表明Sb2Te3/Al/Co結構完全喪失SCC效應。
本文要點：

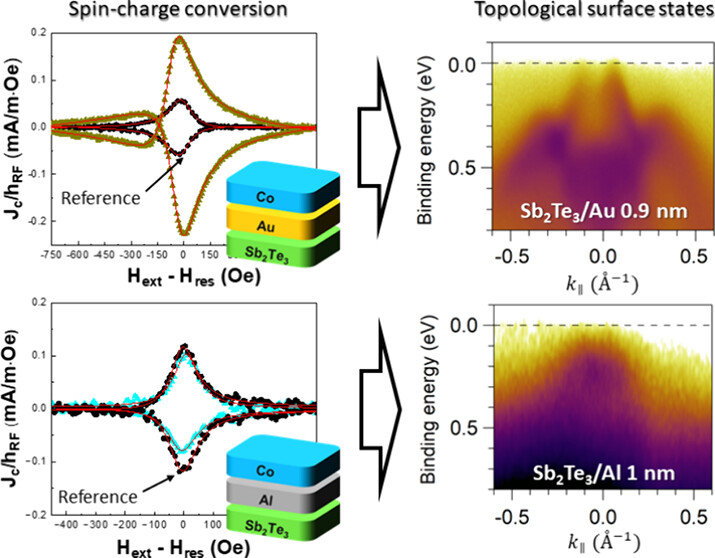

（1）X射線光電子能譜分析顯示Al會與Te/Sb形成穩定化合物，導致TSS完全淬滅，而TI/Au界面則能完好保留TSS。
（2）該成果直接證明了材料化學性質對TI器件SCC效率的重大影響，并凸顯了TSS在其中的關鍵作用。
Emanuele Longo, Matteo Belli, Claudia Wiemer, Alessio Lamperti, Andrey V. Matetskiy, Polina M. Shevedyaeva, Paolo Moras, Marco Fanciulli, and Roberto Mantovan
Nano Letters Article ASAP
DOI: 10.1021/acs.nanolett.4c06658
https://doi.org/10.1021/acs.nanolett.4c06658
