鈣鈦礦太陽能電池以高效、低成本生產(chǎn)和出色的光電子性能而聞名，引起了光伏研究界的極大關(guān)注。然而，這些器件的制造在制造過程中面臨著環(huán)境敏感性和可變性的挑戰(zhàn)，導致產(chǎn)品產(chǎn)量不理想。近日，華東理工大學侯宇、楊雙提出了一種中間相均勻化方法，通過使用三（2-苯并咪唑基甲基）胺（TR-2-BA）添加劑來調(diào)節(jié)成膜過程中的多相演變。
本文要點：

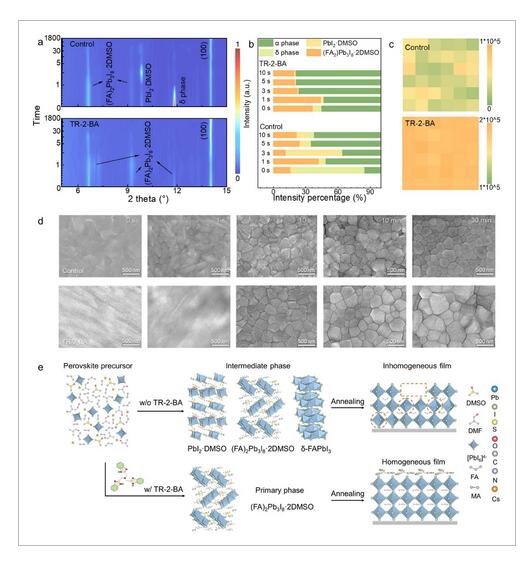

1) 結(jié)果表明，TR-2-BA與溶劑分子的分子間相互作用有效抑制了各種溶劑化中間體的形成，如PbI2·二甲亞砜（PbI2·DMSO）和δ相，從而使（甲脒基）2·Pb3I8·2DMSO（（FA）2Pb3I8·2DMSO）中間相均勻化，提高了成核和生長行為的一致性。
2) 受控的形成動力學提高了薄膜的均勻性和結(jié)晶度，同時顯著降低了缺陷密度。因此，使用TR-2-BA制造的器件實現(xiàn)了高達84.73%的填充因子（FF）和25.24%的功率轉(zhuǎn)換效率（PCE）。不同批次和季節(jié)制備的120個器件的統(tǒng)計結(jié)果表明，該策略將器件效率的標準偏差從0.74%降低到0.38%。
Yan Zhu et.al Intermediate-Phase Homogenization Through Intermolecular Interactions Toward Reproducible Fabrication of Perovskite Solar Cells Adv. Energy Mater. 2025
https://doi.org/10.1002/aenm.202500536
