用于室內(nèi)光伏（i-PV）的寬帶隙鈣鈦礦太陽能電池（WB PSC）性能受到光誘導(dǎo)鹵化物相分離和陷阱輔助非輻射復(fù)合的阻礙。近日，倫敦大學(xué)學(xué)院Mojtaba Abdi-Jalebi、倫敦南岸大學(xué)Muhammad Tariq Sajjad、湖州市鶉火光電有限公司Huang Yuelong提出了一種三重鈍化處理（TPT）重新組裝策略，以同時(shí)抑制體積和表面缺陷。
本文要點(diǎn)：

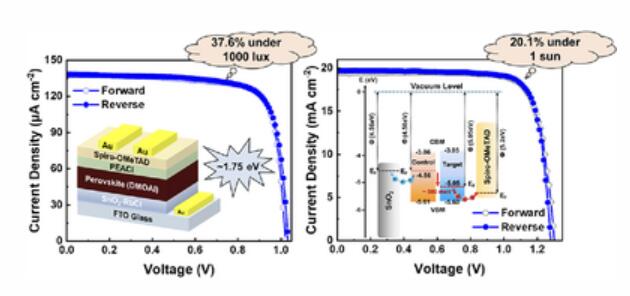

1) TPT誘導(dǎo)鈣鈦礦表面能量從n型轉(zhuǎn)變?yōu)?/span>p型，并將光致發(fā)光量子產(chǎn)率從0.5%提高到2.1%，為空穴提取創(chuàng)造了更有利的能帶排列，同時(shí)大大減少了鹵化物相分離。因此，1.75 eV WB PSC在1000 lux照明下實(shí)現(xiàn)了37.6%的功率轉(zhuǎn)換效率（iPCE）。
2) 在標(biāo)準(zhǔn)陽光條件下，這些器件的功率轉(zhuǎn)換效率（PCE）為20.1%，填充系數(shù)為78.5%。鈍化器件表現(xiàn)出優(yōu)異的操作穩(wěn)定性，在3200小時(shí)后保持了92%的初始性能。在55°C的環(huán)境空氣條件下，未封裝器件在300小時(shí)連續(xù)光照后保持了76%的初始PCE。
Siming Huang et.al Enhancing Indoor Photovoltaic Efficiency to 37.6% Through Triple Passivation Reassembly and n-Type to p-Type Modulation in Wide Bandgap Perovskites Adv. Functional Mater. 2025
https://doi.org/10.1002/adfm.202502152
