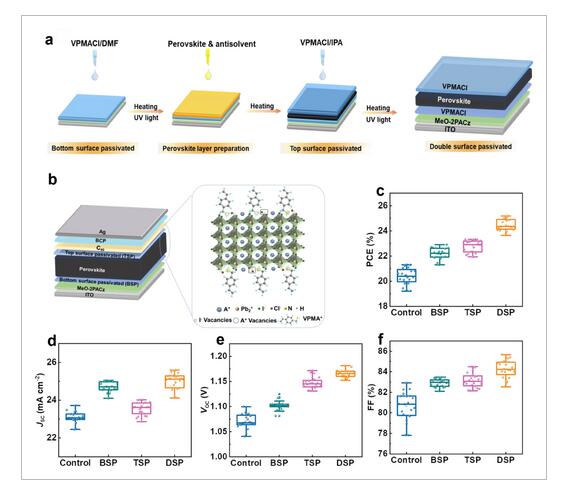

倒置鈣鈦礦太陽能電池（PSC）因其高功率轉(zhuǎn)換效率（PCE）和在形成串聯(lián)電池時與硅太陽能電池的良好兼容性而具有巨大的商業(yè)前景。然而，由于鈣鈦礦和電荷傳輸層之間的界面缺陷導(dǎo)致的能量損失和退化仍然是實(shí)現(xiàn)高效穩(wěn)定PSC的關(guān)鍵挑戰(zhàn)。近日，中國科學(xué)院楊春雷、張杰、馮葉通過引入交聯(lián)配體4-乙烯基苯基甲胺鹽酸鹽（VPMACl），雙界面改性策略有效抑制了鈣鈦礦薄膜頂部和底部界面的缺陷。
本文要點(diǎn)：
1) VPMACl在鈣鈦礦界面被紫外光激活，可以與鈣鈦礦層發(fā)生化學(xué)相互作用，從而降低鈣鈦礦的殘余應(yīng)變，最大限度地減少界面非輻射復(fù)合。此外，鈍化的PSC具有25.65%的PCE。
2) 在空氣中RH為65±5%的條件下，相應(yīng)封裝器件在1000小時后保持了初始PCE的81.5%，在潮濕空氣中85°C的條件下300小時后保持了初始PCE的80%，在1個太陽LED連續(xù)照明下最大功率點(diǎn)2000小時后仍保持了初始功率轉(zhuǎn)換效率的96.8%。
Xia Chen et.al Enhancing Efficiency and Stability of Inverted Perovskite Solar Cells via Dual-Interface Modification with Identical Cross-Linking Ligand Adv. Functional Mater. 2025
DOI: 10.1002/adfm.202501298
https://doi.org/10.1002/adfm.202501298
